تفاصيل المنتج
مكان المنشأ: الصين
اسم العلامة التجارية: Vinncom
إصدار الشهادات: RoHS/ISO9000
رقم الموديل: VN-PD-500-18000-OS2
شروط الدفع والشحن
الحد الأدنى لكمية: 鎮ㄨ鎵剧殑璧勬簮宸茶鍒犻櫎銆佸凡鏇村悕鎴栨殏鏃朵笉鍙敤銆
الأسعار: negotiable
تفاصيل التغليف: رغوة + صندوق
وقت التسليم: 2-4 أسابيع
شروط الدفع: / تي تي، ويسترن يونيون
القدرة على العرض: 50 قطعة في اليوم
Operating Frequency ( MHz ): |
500-18000 |
Impedance( Ohm ): |
50 |
Input VSWR: |
≤1.60 |
Output VSWR: |
≤1.50 |
Insertion loss: |
≤1.2(SMA) |
Average Power (Watt max.): |
20W max. / 1W max. as combiner |
Isolation(dB): |
≥16 |
Amplitude Balance(dB): |
±0.3 |
Phase Balance: |
±5° |
Interface: |
SMA Female |
Operating Frequency ( MHz ): |
500-18000 |
Impedance( Ohm ): |
50 |
Input VSWR: |
≤1.60 |
Output VSWR: |
≤1.50 |
Insertion loss: |
≤1.2(SMA) |
Average Power (Watt max.): |
20W max. / 1W max. as combiner |
Isolation(dB): |
≥16 |
Amplitude Balance(dB): |
±0.3 |
Phase Balance: |
±5° |
Interface: |
SMA Female |

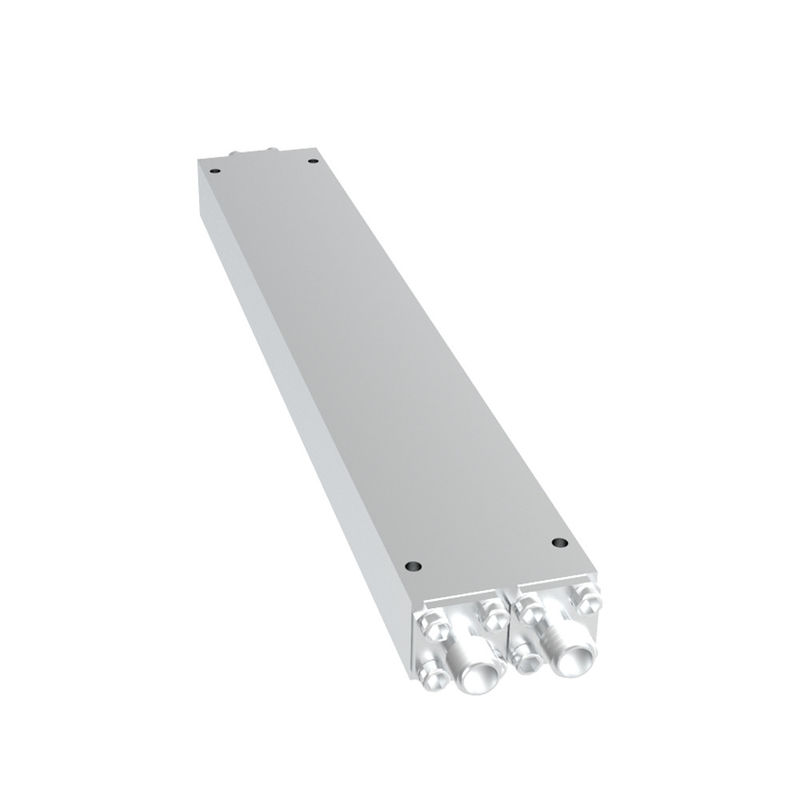

500-18000MHz مقسم الطاقة ذو الطرق الثنائية / المجمع SMA
| رقم الجزء | VN-PD-500-18000-OX2 |
| تردد التشغيل (MHz) | 500-18000 |
|
عائق ((أوم)) |
50 |
| الإدخال VSWR | ≤1.60 |
| الخروج VSWR | ≤1.50 |
| خسارة الإدراج | ≤1.2 ((SMA) |
| متوسط الطاقة (واط أقصى) | 20 واط كحد أقصى / 1 واط كحد أقصى كمجمع |
|
العزل ((dB) |
≥16 |
|
ميزان العرض ((dB) |
±0.3 |
| توازن المراحل | ± 5 درجة |
|
درجة حرارة التشغيل ((°C)) |
-45 ~ + 85c |
|
واجهة |
SMA إمرأة N إمرأة |
|
مساحة التسامح ((ملم) |
± 0.5 |
|
التثبيت |
4-Φ2.3mm ثقب من خلال (SMA) |
