| موك: | 5 قطعة |
| السعر: | negotiable |
| التعبئة والتغليف القياسية: | رغوة + صندوق |
| فترة التسليم: | 2-4 أسابيع |
| طريقة الدفع: | / تي تي، ويسترن يونيون |
| سعة التوريد: | 50 قطعة يوميا |
75-80GHz WR-12 موجه الموجات
تعيين الميناء
أموجه الموجاتيجب أن يكون لها ثلاثة موانئ محددة بوضوح: المدخل، والمخرج، والميناء المعزول.
اتصال مدخل الإشارة
قم بتوصيل جهاز الإرسال أو مصدر الإشارة بمنفذ 1موجه الموجات.
اتصال الحمل
قم بتوصيل الهوائي أو مسار الإرسال الرئيسي بمنفذ 2 منموجه الموجات.
إنهاء الميناء المعزول
دائماً إنهاء الميناء المعزول (الميناء 3)موجه الموجاتمعالحمل الموجه بالموجاتلاستيعاب الطاقة المنعكسة
تطابق الشبكة
أموجه الموجاتيتطلب نفس نوع اللفاف (UG ، CPR ، غطاء ، أو خنق) مثل بقية نظام الموجهات.
مجال التحيز المغناطيسي
أموجه الموجاتعادة ما يكون له مغناطيس دائم داخلي؛ لا حاجة إلى تحيز خارجي للعمل الطبيعي.
فحص التحكم في الطاقة
قبل استخدامموجه الموجات، التحقق من متوسط وقوة الذروة المسموح بها مقابل متطلبات النظام.
| رقم الجزء | VN-WGCIR-7580-WR12 |
| تردد التشغيل (GHz) | 75-80 |
| خسارة الإدراج ((dB) | ≤0.8 |
| العزل ((dB) | ≥18 |
| خسارة العائد ((dB) | ≥16 |
| درجة حرارة التشغيل (°C) | -45 ~ + 80 |
| واجهة | WR12 مع UG-383/U مضاد للتدفق |

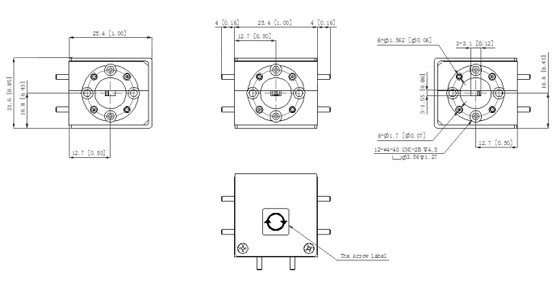

| البعد ((ملم) | كما هو موضح أدناه |
| قوة التعامل | 3W/1W |
| الامتثال لـ ROHS | نعم.. |
|
|
