| موك: | 5 قطع |
| السعر: | negotiable |
| طريقة الدفع: | خطاب الاعتماد، D/A، D/P، T/T |
| سعة التوريد: | 500 |
374-40.5GHzكواكسيال مرشح
أمرشح موجةهي مكونات الموجهات السلبية التي تختار التردد.
أمرشح موجةيسمح للإشارات داخل نطاق ترددي معين بالمرور مع خسارة إدخال منخفضة جداً.
خارج هذا النطاق،مرشح موجةيوفر ضعف كبير للإشارات غير المرغوب فيها.
أمرشح موجةتعمل على أساس تجاويف صدى، والقزحية، أو مقاطع مقترنة داخل هيكل الموجهات.
أمرشح موجةيمكن تصميمها كنوع من المنعطفات المنخفضة، أو المنعطفات العالية، أو المنعطفات النطاقية، أو المنعطفات النطاقية.
أمرشح موجةيستخدم الأبعاد الفيزيائية لجوفاته لتحديد تردد الرنين.
عندما تتناسب إشارة مع تردد الرنينمرشح موجة، يمر من خلال مع انعكاس الحد الأدنى.
عندما تكون إشارة خارج الرنين،مرشح موجةيعكسها أو يمتصها مما يمنع انتقالها.
أمرشح موجةيحقق وظيفته التصفية دون أي طاقة خارجية أو مكونات نشطة.
| رقم الجزء | VN-CFLT-KM-3740 |
| تردد التشغيل (GHz) | 37-40.5 |
| الرفض ((dB) | 45dB@29GHz-35.25GHz/40dB@42GHz-48GHz |
| خسارة الإدراج ((dB) | ≤2.0 |
| خسارة العائد ((dB) | ≥14 |
| موصلات RF | 2.92ملم للرجل و2.92ملم للأنثى |
| درجة حرارة التشغيل (°C) | 0 ~ + 55 |

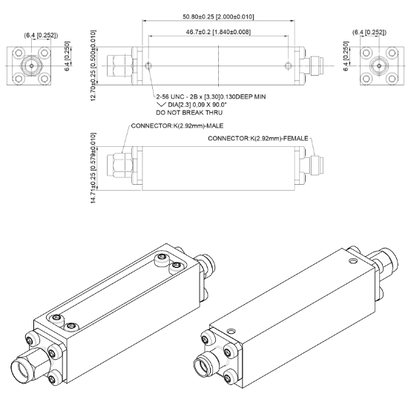

| البعد ((ملم) | كما هو موضح أدناه |
| الامتثال لـ ROHS | نعم.. |
|
|
