| موك: | 5 قطع |
| السعر: | negotiable |
| طريقة الدفع: | خطاب الاعتماد، D/A، D/P، T/T |
| سعة التوريد: | 500 |

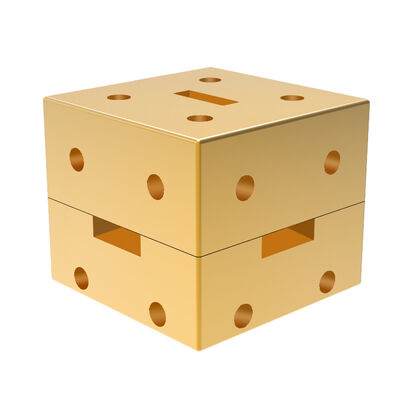

22-33 جيجاهرتز دليل موجي ماجيك T WR-34
مجمعات ومقسمات الطاقة -
أ دليل موجي ماجيك T يقسم بالتساوي إشارة عالية الطاقة إلى مسارين، أو يجمع إشارتين في مسار واحد.
خلاطات متوازنة -
أ دليل موجي ماجيك T يجمع بين إشارة المذبذب المحلي (LO) وإشارة التردد اللاسلكي (RF) في بنية خلاط رفض الصورة.
مقارنات ومكاشفات الطور -
أ دليل موجي ماجيك T يقارن فرق الطور بين إشارتين مدخلتين عند المنافذ المتوازية.
قم بتوصيل المصدر بذراع H -
لتقسيم الطاقة بنفس الطور، قم بتغذية الإشارة المدخلة إلى ذراع H لـ دليل موجي ماجيك T.
استخدم الأذرع المتوازية كمخرجات -
تعمل الأذرع المتوازية لـ دليل موجي ماجيك T كمخرجات متوازنة، يستقبل كل منها نصف طاقة الإدخال.
| رقم القطعة | VN-WGMT-2233-WR34 |
| تردد التشغيل (جيجاهرتز) | 22-33 |
| VSWR مستوى H | 1.3:1 (سطح نموذجي) |
| VSWR مستوى E | 1.5:1 (سطح نموذجي) |
| التناظر (ديسيبل) | ±0.4 |
| العزل (ديسيبل) | ≥30 |
| الواجهة | WR34 (BJ260) |
| الأبعاد (مم) | كما هو موضح أدناه |
| عرض النطاق الترددي | كامل |
| الامتثال لـ ROHS | نعم |
|
|
