| موك: | 5 قطع |
| سعر: | negotiable |
| طريقة الدفع: | خطاب الاعتماد، D/A، D/P، T/T |
| سعة التوريد: | 500 |

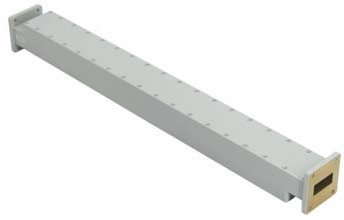

7.05-10GHz WR-112 ضخم موجات
أضخم الموجهاتهو مكون ميكروويف سلبي يقلل من نطاق الإشارة التي تنتشر عبر خط نقل الموجهات.
أضخم الموجهاتيحقق هذا التخفيض عن طريق إدخال خسارة خاضعة للسيطرة في مسار الإشارة ، دون التسبب في انعكاس كبير.
أضخم الموجهاتيمكن تصميمها باستخدام ثلاث آليات أساسية: فيلم مقاوم / إدراج ، امتصاص بواسطة مواد كهربائية معفاة من الخسائر ، أو الهياكل الميكانيكية / الدوارة.
أضخم الموجهاتتستخدم بطاقة مقاومة رقيقة وضعت على طول الطائرة E من الموجهات الموجية، وتقطع خطوط المجال الكهربائي وتبديد طاقة الميكروويف كحرارة.
أضخم الموجهاتتتكون من ثلاثة أجزاء: شفرة مقاومة ثابتة لدخول، شفرة مقاومة قابلة للدوران،وتغير الدرجة من التخفيف بشكل مستمر من قبل شفرة المقاومة الثابتة التي تدور الشفرة الوسطى.
أضخم الموجهاتمع التصميم الممتص (مجانس إلى موجة) يستخدم مواد فيريت أو ديليكتريكية مفقودة تمتص الطاقة الكهرومغناطيسية.
أضخم الموجهاتيحافظ على مطابقة مقاومة جيدة (VSWR منخفضة) عبر نطاق ترددها التشغيلية ، مما يضمن أدنى انعكاس.
أضخم الموجهاتيخفف الإشارات عن طريق تحويل جزء من الطاقة الكهرومغناطيسية إلى حرارة ، والتي يتم إبعادها من خلال جسم الموجهات ومستنقعات الحرارة.
أضخم الموجهاتيمكن أن تكون ثابتة (توفير قيمة تثبيط ثابتة، على سبيل المثال، 3 ديسيبل، 6 ديسيبل، 10 ديسيبل، 20 ديسيبل) أو متغيرة (يمكن ضبطها على نطاق، على سبيل المثال، 0 ٪ 30 ديسيبل أو 0 ٪ 60 ديسيبل).
| رقم الجزء | (في.إن. دبليو.جي.إت.-0710-دبليو.آر.112-10دبليو-1).5 |
| تردد التشغيل (GHz) | 7.05-10 |
| الضعف ((dB) | 10 |
| دقة الضعف ((dB) | ± 0.9 |
| مسطحة الضعف ((dB) | ± 0.7 |
| VSWR | 1.15:1 |
| واجهة | WR112 (BJ84) |
| البعد ((ملم) | كما هو موضح أدناه |
| قوة التعامل | 1.5CW (واط، أقصى) |
| درجة حرارة التشغيل (°C) | -40 ~ + 80 |
| الامتثال لـ ROHS | نعم.. |
|
|
