| MOQ: | 5 قطع |
| السعر: | negotiable |
| payment method: | خطاب الاعتماد، D/A، D/P، T/T |
| Supply Capacity: | 500 قطعة في اليوم |

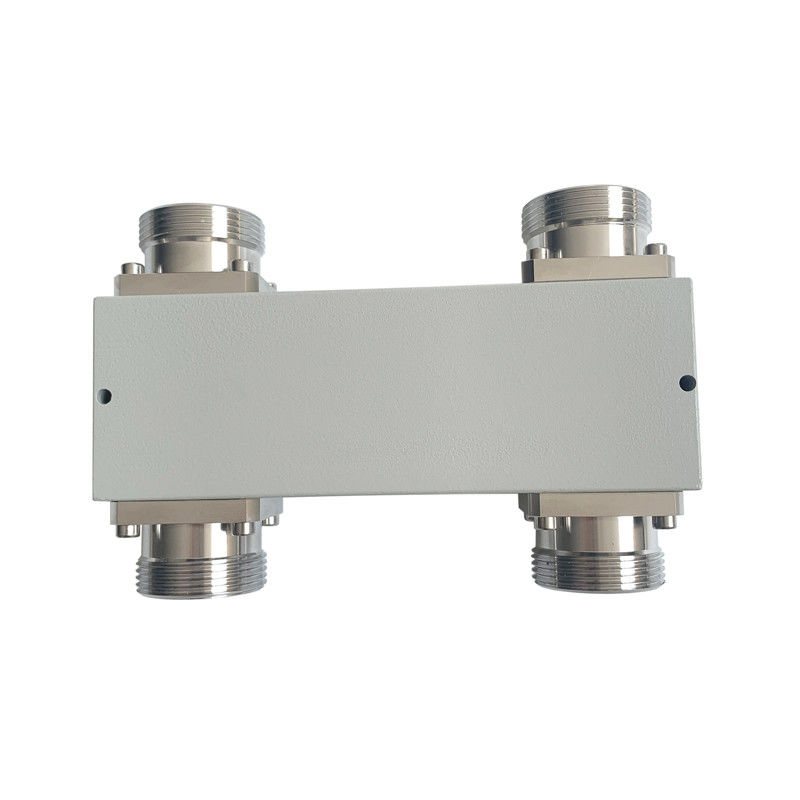

698-2700MHZ DIN إمرأة PIM منخفضة -160dbc 3dB مزيج القابض الهجين DAS
- نعم
| رقم الجزء | VN-HC2x2-0727-OD |
| تردد التشغيل (MHz) | 698-2700 |
| عائق (أوم) | 50 |
| VSWR | ≤1.20 |
| الارتباط (dB) | 3.0±08 |
| خسارة الإدراج (dB) | 3.6 |
| العزل (dB) | ≥25 |
| IM3 (dBc @ 2×43dBm) | -140 / -150 / -155 / -160 |
| التطبيق | الداخلية والخارجية |
| درجة الحماية | IP65 |
| درجة حرارة التشغيل (°C) | -40 ~ + 80 |
| واجهة | دين إناثي |
| قوة التعامل (واط، أقصى) | 500 |
| طاقة الذروة (وات، ماكس) | 1500 |
| الأبعاد (ملم) ((L × W × H ، باستثناء المرفق) | 127 × 44 × 38 |
| الوزن الصافي (غ) | 810 ± 20 |
| وزن التعبئة (كغ/قطعة) | 17.7 / 20 |
| أبعاد التعبئة (ملم، L × W × H) | 170 × 100 × 40 |
| حجم العلبة (ملم، L × W × H) | 520 × 360 × 110 |
| الامتثال لـ ROHS | نعم.. |
المربطات الهجينة هي حالة خاصة من المربطات الاتجاهية ذات الأربعة منافذ المصممة لتقسيم طاقة 3 ديسيبل (متساوية). تأتي الهجينة في نوعين ، هجينة 90 درجة أو مربعة ،و 180 درجة الهجينة.
لدى فينكوم تصاميم مختلفة للقابلات الهجينة القائمة على الشريط المجهر ، والفيلم الرقيق والفيلم الهوائي الديليكتريكي ، ومرشد الموجات الخ.
يتم استخدام المربعات الهجينة على نطاق واسع كربطة 3db الاتجاهية مع منفذ نهاية واحد ، ويمكن أيضا أن تستخدم كمجمع من 2 في 2 خارج و 2 في 1 خارج.
لبعض الاستخدامات ، يمكن الجمع بين المفاصل الهجينة كصفوف ، على سبيل المثال 4in 4out ، 3in 3out الخ.
توفر Vinncom العديد من نطاقات التردد المختلفة للقابل الهجين وتستخدم على نطاق واسع في أنظمة DAS واختبار.
|
|
