| موك: | 5 قطع |
| السعر: | negotiable |
| طريقة الدفع: | خطاب الاعتماد، D/A، D/P، T/T |
| سعة التوريد: | 500 |
18-26.5GHz WR-42 حمولة موجة
نهاية الميناء:
ربط المدخل المزدوج منالحمل الموجه بالموجاتمباشرة إلى منفذ توجيه الموجات غير المستخدم، منفذ الدورة الدموية، أو منفذ القابلات الاتجاهية. تأكد من أن نوع الجهاز (على سبيل المثال، UG، CPR، الغطاء، الاختناق) يتطابق مع النظام.
اعتبارات معالجة الطاقة:
حددالحمل الموجه بالموجاتمع متوسط الطاقة القياسية التي تتجاوز الطاقة المتوقعة القصوى. بالنسبة للأنظمة النبضية، تحقق من قدرة الطاقة القصوى.
متطلبات التبريد:
طاقة قليلةالحمل الموجه بالموجات→ تبريد الهواء الطبيعي.
الطاقة المتوسطة → تبريد الهواء القسري (على سبيل المثال، المروحة المدمجة).
طاقة عالية → تبرد بالماءالحمل الموجه بالموجاتمع الماء المقطر المتداول
توجيه التثبيت:
بعض القوة العاليةالحمل الموجه بالموجاتيجب أن تكون مثبتة مع الزعانف الرأسية لتحسين الحمل الحراري.الحمل الموجه بالموجات.
التحقق:
بعد التثبيت، استخدم محلل الشبكة للتأكد من أنالحمل الموجه بالموجاتيقدم خسارة عودة أفضل من 30 ديسيبل (VSWR < 1.065).
| رقم الجزء | القيود المفروضة على المواطنين |
| تردد التشغيل (GHz) | 18-26.5 |
| عائق (أوم) | 50 |
| VSWR | ≤1.03 |
| درجة حرارة التشغيل (°C) | -40 ~ + 80 |
| واجهة | WR42 ((BJ220) |

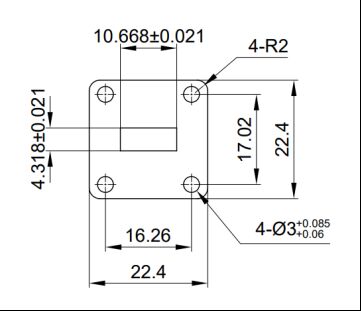

| البعد ((ملم) | كما هو موضح أدناه |
| قوة التعامل | 2 (واط، أقصى) |
| الامتثال لـ ROHS | نعم.. |
|
|
