| موك: | 5 قطعة |
| السعر: | negotiable |
| التعبئة والتغليف القياسية: | رغوة + صندوق |
| فترة التسليم: | 2-4 أسابيع |
| طريقة الدفع: | / تي تي، ويسترن يونيون |
| سعة التوريد: | 50 قطعة يوميا |
75-80GHz WR-12 عازل موجات
تحديد الاتجاه الأمامي
أعازل موجاتيتم وضع علامة عليها بسهم أو ملصق يشير إلى اتجاه نقل السيارات المسموح به.
ربط المصدر بمنفذ الإدخال
توصيل مصدر الإشارة (على سبيل المثال، المغناطيس، مكبر، أو مذبذب) إلى منفذ المدخل منعازل موجات.
توصيل الحمل إلى منفذ الإخراج
قم بتوصيل الهوائي، خط الإرسال، أو جهاز القياس إلى منفذ الخروجعازل موجات.
** لا تعكس أبداًعازل موجات
أعازل موجاتسوف يضعف بشكل كبير (عادة > 20 ديسيبل) إذا تم توصيله في الاتجاه الخلفي ؛ يجب تثبيته في التوجه الصحيح.
تطابق الشبكة
أعازل موجاتيتطلب نفس نوع اللفاف (UG ، CPR ، غطاء ، أو خنق) مثل مكونات الموجهات المجاورة.
التحقق من الطاقة القياسية
قبل تشغيلعازل موجاتالتحقق من قدراتها على معالجة متوسط الطاقة وذروة الطاقة
لا حاجة لإنهاء خارجي
على عكس جهاز الدورة الدموية،عازل موجاتلديها منفذها المعزولة في الداخل، لذلك لا يوجد منفذ خارجيالحمل الموجه بالموجاتهو مطلوب.
| رقم الجزء | المواد المستخدمة في المنتجات |
| تردد التشغيل (GHz) | 75-80 |
| خسارة الإدراج ((dB) | ≤0.8 |
| العزل ((dB) | ≥18 |
| خسارة العائد ((dB) | ≥16 |
| درجة حرارة التشغيل (°C) | -45 ~ + 80 |
| واجهة | WR12 مع UG-383/U مضاد للتدفق |

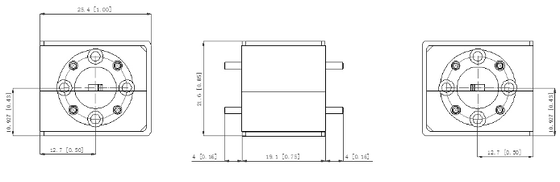

| البعد ((ملم) | كما هو موضح أدناه |
| قوة التعامل | 3W/1W |
| الامتثال لـ ROHS | نعم.. |
|
|
| موك: | 5 قطعة |
| السعر: | negotiable |
| التعبئة والتغليف القياسية: | رغوة + صندوق |
| فترة التسليم: | 2-4 أسابيع |
| طريقة الدفع: | / تي تي، ويسترن يونيون |
| سعة التوريد: | 50 قطعة يوميا |
75-80GHz WR-12 عازل موجات
تحديد الاتجاه الأمامي
أعازل موجاتيتم وضع علامة عليها بسهم أو ملصق يشير إلى اتجاه نقل السيارات المسموح به.
ربط المصدر بمنفذ الإدخال
توصيل مصدر الإشارة (على سبيل المثال، المغناطيس، مكبر، أو مذبذب) إلى منفذ المدخل منعازل موجات.
توصيل الحمل إلى منفذ الإخراج
قم بتوصيل الهوائي، خط الإرسال، أو جهاز القياس إلى منفذ الخروجعازل موجات.
** لا تعكس أبداًعازل موجات
أعازل موجاتسوف يضعف بشكل كبير (عادة > 20 ديسيبل) إذا تم توصيله في الاتجاه الخلفي ؛ يجب تثبيته في التوجه الصحيح.
تطابق الشبكة
أعازل موجاتيتطلب نفس نوع اللفاف (UG ، CPR ، غطاء ، أو خنق) مثل مكونات الموجهات المجاورة.
التحقق من الطاقة القياسية
قبل تشغيلعازل موجاتالتحقق من قدراتها على معالجة متوسط الطاقة وذروة الطاقة
لا حاجة لإنهاء خارجي
على عكس جهاز الدورة الدموية،عازل موجاتلديها منفذها المعزولة في الداخل، لذلك لا يوجد منفذ خارجيالحمل الموجه بالموجاتهو مطلوب.
| رقم الجزء | المواد المستخدمة في المنتجات |
| تردد التشغيل (GHz) | 75-80 |
| خسارة الإدراج ((dB) | ≤0.8 |
| العزل ((dB) | ≥18 |
| خسارة العائد ((dB) | ≥16 |
| درجة حرارة التشغيل (°C) | -45 ~ + 80 |
| واجهة | WR12 مع UG-383/U مضاد للتدفق |
| البعد ((ملم) | كما هو موضح أدناه |
| قوة التعامل | 3W/1W |
| الامتثال لـ ROHS | نعم.. |
