| موك: | 5 قطع |
| سعر: | negotiable |
| طريقة الدفع: | خطاب الاعتماد، D/A، D/P، T/T |
| سعة التوريد: | 500 |
مُضاعِف موجة دليلي WR-112 بتردد 7 جيجاهرتز
أمُضاعِف موجة دليليهو مكون ميكروويف ثلاثي المنافذ يسمح بمشاركة هوائي واحد بين المرسل والمستقبل، مع توفير العزل بينهما.
أمُضاعِف موجة دليلييتكون عادةً من مرشحين نطاق تمرير (أو مرشح نطاق تمرير واحد ومرشح نطاق حظر واحد) متصلين بتقاطع مشترك، وغالبًا ما يستخدمموجة سحرية Tأو بنية قائمة على الدوار.
أمُضاعِف موجة دليلييفصل إشارات الإرسال والاستقبال بناءً على التردد: قناة الإرسال تمرر تردد المرسل (Tx) إلى الهوائي، بينما تمرر قناة الاستقبال تردد المستقبل (Rx) من الهوائي.
أمُضاعِف موجة دليلييوفر عزلاً عالياً بين منافذ المرسل والمستقبل، مما يمنع إشارة الإرسال عالية الطاقة من إتلاف مقدمة المستقبل الحساسة.
فيمُضاعِف موجة دليليقائم على الدوار، يستخدم الجهازدوار موجة دليليمع مرشحين نطاق تمرير متصلين بمنفذين - يوجه الدوار طاقة الإرسال (Tx) إلى الهوائي وطاقة الاستقبال (Rx) من الهوائي إلى المستقبل.
فيمُضاعِف موجة دليليقائم على المرشحات (باستخدام تقاطع سحري T أو تقاطع T)، يتم فصل إشارات الإرسال والاستقبال (Tx) بواسطة مرشحات انتقائية للتردد؛ يمرر مرشح الإرسال (Tx) نطاق الإرسال (Tx) فقط إلى الهوائي، ويمرر مرشح الاستقبال (Rx) نطاق الاستقبال (Rx) فقط من الهوائي.
أمُضاعِف موجة دليلييعتمد على حقيقة أن ترددات الإرسال والاستقبال مفصولة بشكل كافٍ (ازدواج تردد التقسيم) بحيث يمكن للمرشحات التمييز بفعالية بينهما.
أمُضاعِف موجة دليلييتضمن أيضًاحمل موجة دليليأو إنهاء متطابق عند المنفذ المعزول (عند استخدام الدوار) لامتصاص أي طاقة متسربة أو منعكسة.
أمُضاعِف موجة دليلييضمن توصيل الهوائي بشكل متزامن بمسارات الإرسال والاستقبال (Tx و Rx) دون تداخل متبادل - وهي وظيفة أساسية لأنظمة الرادار والاتصالات مزدوجة الإرسال والاستقبال بالكامل.
| رقم القطعة | VN-WGD-07-WR112 |
| تردد التشغيل (جيجاهرتز) | 7 |
| التسطيح (ديسيبل) | ≤0.4 ديسيبل (نطاق عشوائي ±30 ميجاهرتز) |
| تغير تأخير المجموعة (ديسيبل) | ≤10 نانوثانية (نطاق عشوائي ±30 ميجاهرتز) |
| فقدان الإرجاع (ديسيبل) | ≥15 ديسيبل |
| الرفض (منخفض إلى الهوائي) |
≥70 ديسيبل عند f3-f4 ≥50 ديسيبل عند 30 ميجاهرتز-(f1-DS) ≥50 ديسيبل عند f4-2f1 ≥30 ديسيبل عند 2f1-26 جيجاهرتز |
| الرفض (مرتفع إلى الهوائي) |
≥70 ديسيبل عند f1-f2 ≥50 ديسيبل عند 30 ميجاهرتز-f1 ≥50 ديسيبل عند (f4+DS)-2f3 ≥30 ديسيبل عند 2f3-26 جيجاهرتز |
| الواجهة | WR112 (BJ84) |

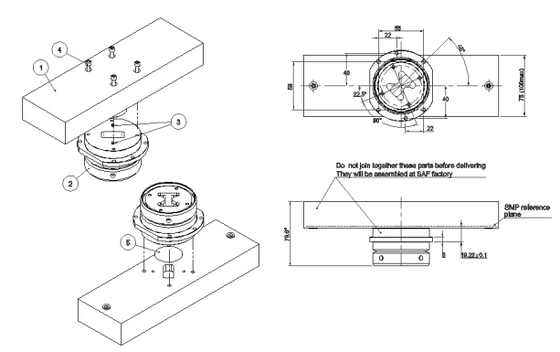

| الأبعاد (مم) | كما هو موضح أدناه |
| رطوبة التشغيل | 5-95% |
| درجة حرارة التشغيل (درجة مئوية) | -35 ~ + 65 |
| الامتثال لـ ROHS | نعم |
|
|
