تفاصيل المنتج
مكان المنشأ: الصين
اسم العلامة التجارية: Vinncom
إصدار الشهادات: ROHS ISO9000
رقم الموديل: VN-HC2x2-0738-OD-xxx
شروط الدفع والشحن
الحد الأدنى لكمية: 5 قطع
الأسعار: negotiable
شروط الدفع: خطاب الاعتماد، D/A، D/P، T/T
القدرة على العرض: 500 قطعة في اليوم
التطبيق: |
كما نفس الفرقة الموحد |
عزلة عالية: |
عادة 25 ديسيبل، 30 (كحد أقصى) |
انخفاض VSWR: |
1.15 (كحد أقصى) |
المرفق: |
دين أنثى |
مصنعي المعدات الأولية: |
مقبولة |
اللون: |
مخصصة |
إدارة المعلومات الشخصية: |
153 ديسيبل 163 ديسيبل @ 43 ديسيبل * 2 |
التطبيق: |
كما نفس الفرقة الموحد |
عزلة عالية: |
عادة 25 ديسيبل، 30 (كحد أقصى) |
انخفاض VSWR: |
1.15 (كحد أقصى) |
المرفق: |
دين أنثى |
مصنعي المعدات الأولية: |
مقبولة |
اللون: |
مخصصة |
إدارة المعلومات الشخصية: |
153 ديسيبل 163 ديسيبل @ 43 ديسيبل * 2 |

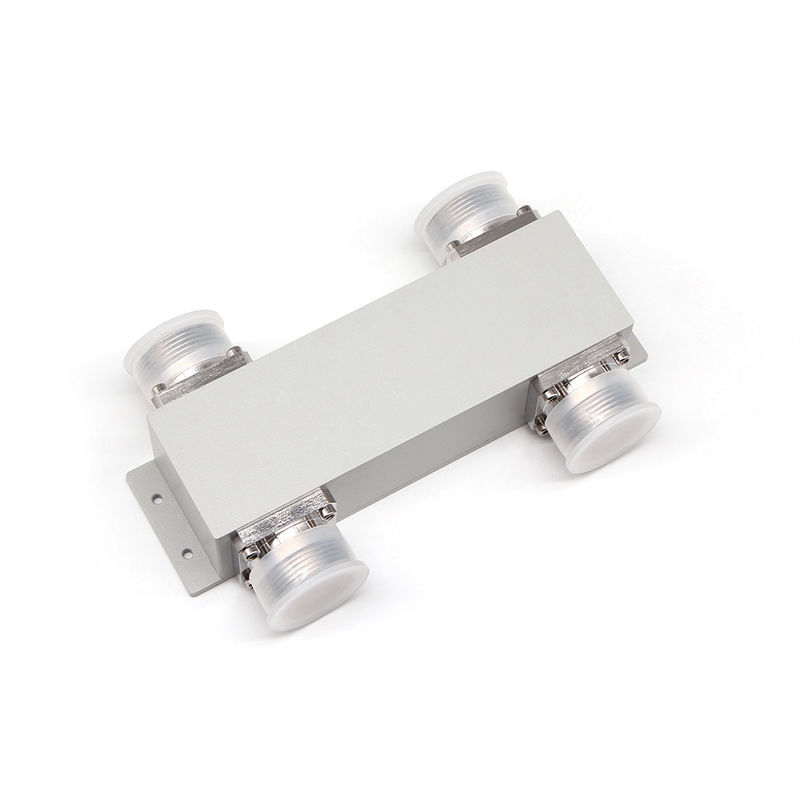

698-3800MHZ DIN إمرأة PIM منخفضة -160dbc 3dB مزيج المزاج الهجين DAS
| رقم الجزء | VN-HC2x2-0738-OD |
| تردد التشغيل (MHz) | 698-3800 |
| عائق (أوم) | 50 |
| VSWR | ≤1.25 |
| الارتباط (dB) | 3.0±09 |
| خسارة الإدراج (dB) | 3.7 |
| العزل (dB) | ≥23 |
| IM3 (dBc @ 2×43dBm) | -140 / -150 / -155 / -160 |
| التطبيق | الداخلية والخارجية |
| درجة الحماية | IP65 |
| درجة حرارة التشغيل (°C) | -40 ~ + 80 |
| واجهة | دين إناثي |
| قوة التعامل (واط، أقصى) | 500 |
| طاقة الذروة (وات، ماكس) | 1500 |
| الأبعاد (ملم) ((L × W × H ، باستثناء المرفق) | 141 × 44 × 38 |
| الوزن الصافي (غ) | 880 ± 20 |
| أبعاد التعبئة (ملم، L × W × H) | 170 × 100 × 40 |
| حجم العلبة (ملم، L × W × H) | 520 × 360 × 110 |
| الامتثال لـ ROHS | نعم.. |
المربطات الهجينة هي حالة خاصة من المربطات الاتجاهية ذات الأربعة منافذ المصممة لتقسيم طاقة 3 ديسيبل (متساوية). تأتي الهجينة في نوعين ، هجينة 90 درجة أو مربعة ،و 180 درجة الهجينة.
لدى فينكوم تصاميم مختلفة للقابلات الهجينة القائمة على الشريط المجهر ، والفيلم الرقيق والفيلم الهوائي الديليكتريكي ، ومرشد الموجات الخ.
يتم استخدام المربعات الهجينة على نطاق واسع كربطة 3db الاتجاهية مع منفذ نهاية واحد ، ويمكن أيضا أن تستخدم كمجمع من 2 في 2 خارج و 2 في 1 خارج.
لبعض الاستخدامات ، يمكن الجمع بين المفاصل الهجينة كصفوف ، على سبيل المثال 4in 4out ، 3in 3out الخ.
توفر Vinncom العديد من نطاقات التردد المختلفة للقابل الهجين وتستخدم على نطاق واسع في أنظمة DAS واختبار.
