| MOQ: | 5 قطع |
| السعر: | negotiable |
| payment method: | خطاب الاعتماد، D/A، D/P، T/T |
| Supply Capacity: | 500 قطعة في اليوم |

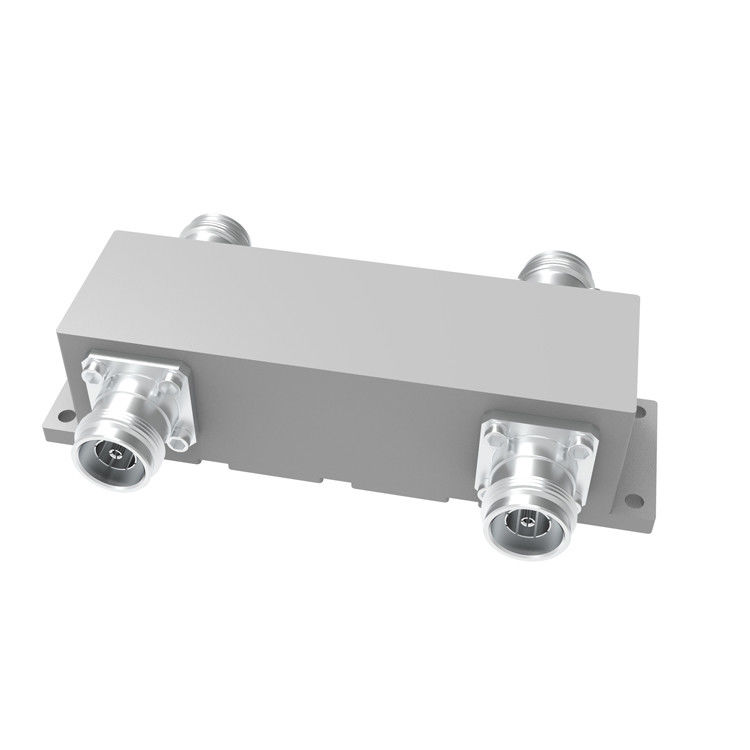

550-6000MHz 2in2out 4.3-10F مقبل هجين
| رقم الجزء | VN-HC2x2-05560-OP |
| تردد التشغيل (MHz) | 550-6000 |
| عائق (أوم) | 50 |
| VSWR | 1.35 ((عادة 1.22 @ كل الفرقة) |
| الارتباط (dB) | 3 |
| خسارة الإدراج (dB) | ± 15 |
| العزل (dB) | 23 |
| IM3 (dBc @ 2×43dBm) | -153/-163 |
| التطبيق | الداخلية والخارجية |
| درجة الحماية | IP65 |
| درجة حرارة التشغيل (°C) | -40 ~ + 80 |
| واجهة | 4.3-10 إمرأة |
| قوة التعامل (واط، أقصى) | 500 |
| طاقة الذروة (وات، ماكس) | 1500 |
| الأبعاد (ملم) ((L × W × H ، باستثناء المرفق) |
131×40×384 |
| الوزن الصافي (غ) |
650 ± 5% |
| أبعاد التعبئة (ملم، L × W × H) | 170×100×40 |
| حجم العلبة (ملم، L × W × H) | 520X360X105 |
| الامتثال لـ ROHS | نعم.. |
المربطات الهجينة هي حالة خاصة من المربطات الاتجاهية ذات الأربعة منافذ المصممة لتقسيم طاقة 3 ديسيبل (متساوية). تأتي الهجينة في نوعين ، هجينة 90 درجة أو مربعة ،و 180 درجة الهجينة.
لدى فينكوم تصاميم مختلفة للقابلات الهجينة القائمة على الشريط المجهر ، والفيلم الرقيق والفيلم الهوائي الديليكتريكي ، ومرشد الموجات الخ.
يتم استخدام المربعات الهجينة على نطاق واسع كربطة 3db الاتجاهية مع منفذ نهاية واحد ، ويمكن أيضا أن تستخدم كمجمع من 2 في 2 خارج و 2 في 1 خارج.
لبعض الاستخدامات ، يمكن الجمع بين المفاصل الهجينة كصفوف ، على سبيل المثال 4in 4out ، 3in 3out الخ.
توفر Vinncom العديد من نطاقات التردد المختلفة للقابل الهجين وتستخدم على نطاق واسع في أنظمة DAS واختبار.
|
|
