| MOQ: | 5 قطع |
| السعر: | VN-HC2x2-035052-ON-xxx |
| payment method: | L/C، D/A، D/P، T/T |

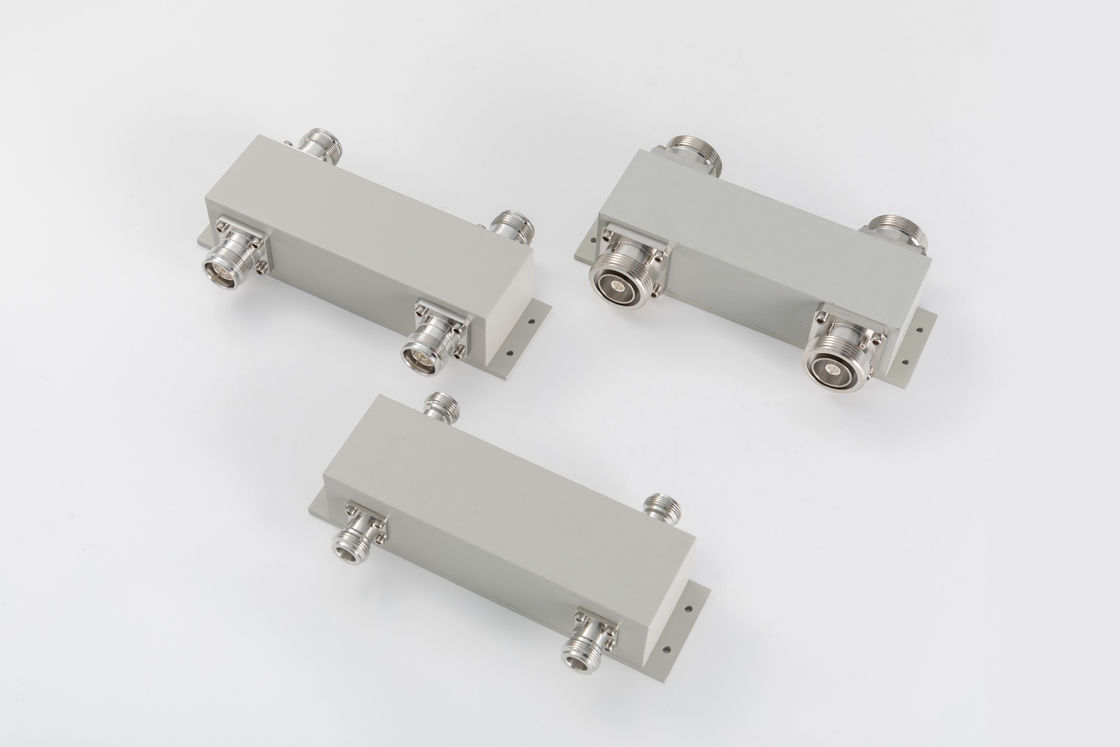

698-3800MHz 2in 2out مزيج هجين / 2: 2 المزيج PIM -150 / -160
| رقم الجزء | VN-HC2x2-0738-OX | ||
| تردد التشغيل (MHz) | 698-3800 | ||
| عائق (أوم) | 50 | ||
| VSWR | ≤1.25 | ||
| الارتباط (dB) | 3.0±09 | ||
| خسارة الإدراج (dB) | 3.7 | ||
| العزل (dB) | ≥25 | ||
| IM3 (dBc @ 2×43dBm) | -150 / -160 | ||
| التطبيق | الداخلية والخارجية | ||
| درجة الحماية | IP65 | ||
| درجة حرارة التشغيل (°C) | -40 ~ + 80 | ||
| واجهة | N الإناث/4.3-10 الإناث/DIN الإناث | ||
| قوة التعامل (واط، أقصى) | 500 ((N:300) | ||
| طاقة الذروة (وات، ماكس) | 1500 ((N:1200) | ||
| الأبعاد (ملم) ((L × W × H ، باستثناء المرفق) | 141 × 44 × 38 | 170 × 100 × 40 | 170 × 100 × 40 |
| الوزن الصافي (غ) | 615 ± 20 | 685 ± 20 | 880 ± 20 |
| أبعاد التعبئة (ملم، L × W × H) | 170 × 100 × 40 | 170 × 100 × 40 | 170 × 100 × 40 |
| حجم العلبة (ملم، L × W × H) | 460 × 350 × 195 | 520 × 360 × 110 | 520 × 360 × 110 |
المربطات الهجينة هي حالة خاصة من المربطات الاتجاهية ذات الأربعة منافذ المصممة لتقسيم طاقة 3 ديسيبل (متساوية). تأتي الهجينة في نوعين ، هجينة 90 درجة أو مربعة ،و 180 درجة الهجينة.
لدى فينكوم تصاميم مختلفة للقابلات الهجينة القائمة على الشريط المجهر ، والفيلم الرقيق والفيلم الهوائي الديليكتريكي ، ومرشد الموجات الخ.
يتم استخدام المربعات الهجينة على نطاق واسع كربطة 3db الاتجاهية مع منفذ نهاية واحد ، ويمكن أيضا أن تستخدم كمجمع من 2 في 2 خارج و 2 في 1 خارج.
لبعض الاستخدامات ، يمكن الجمع بين المفاصل الهجينة كصفوف ، على سبيل المثال 4in 4out ، 3in 3out الخ.
توفر Vinncom العديد من نطاقات التردد المختلفة للقابل الهجين وتستخدم على نطاق واسع في أنظمة DAS واختبار.
|
|
