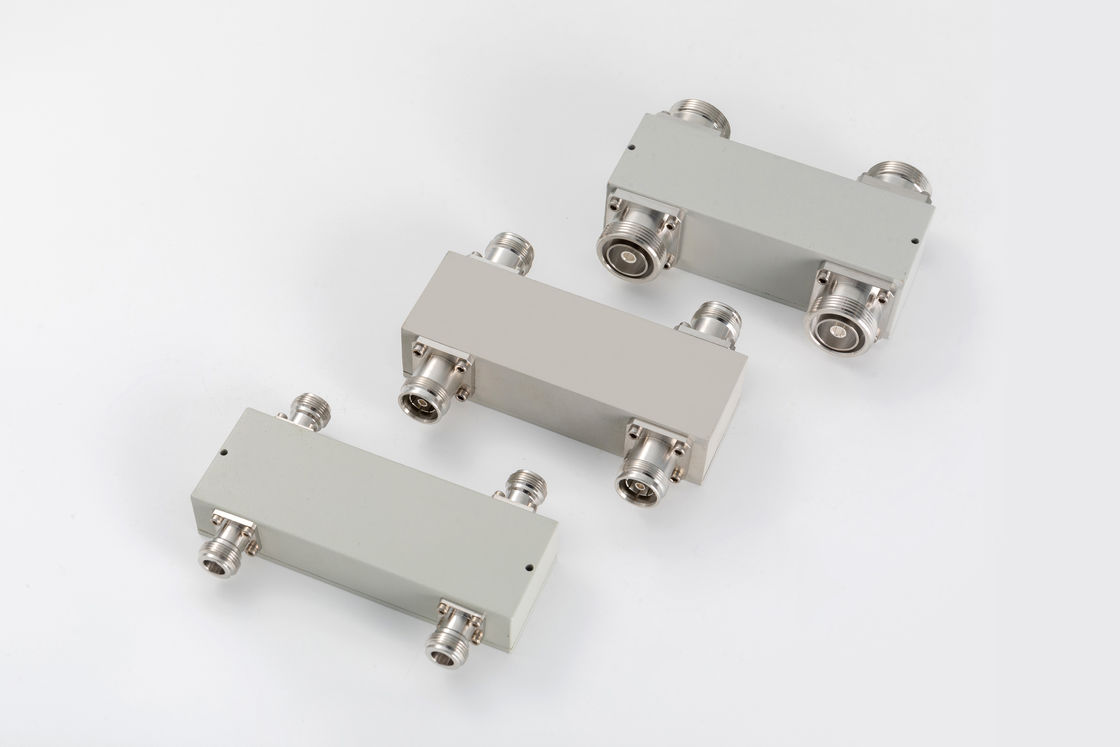

698-2700 ميغا هرتز 2 في 2 خارج المزج الهجاني PIM-150/-160
| رقم الجزء | VN-HC2x2-0727-Ox-XXX | ||
| تردد التشغيل (MHz) | 698-2700 | ||
| عائق (أوم) | 50 | ||
| VSWR | 1.2 | ||
| الارتباط (dB) | 3±0.8 | ||
| خسارة الإدراج (dB) | ±36 | ||
| العزل (dB) | 25 | ||
| IM3 (dBc @ 2×43dBm) | -150/-160 | ||
| التطبيق | الداخلية والخارجية | ||
| درجة الحماية | IP65 | ||
| درجة حرارة التشغيل (°C) | -40 ~ + 80 | ||
| واجهة | N الإناث/4.3-10 الإناث/DIN الإناث | ||
| قوة التعامل (واط، أقصى) | 500 ((N:300) | ||
| طاقة الذروة (وات، ماكس) | 1500 ((N:1200) | ||
| الأبعاد (ملم) ((L × W × H ، باستثناء المرفق) | 127X44X25 | 127X44X31 | 127X44X38 |
| الوزن الصافي (غ) | 385± 20% | 565± 20% | 810 ± 20% |
| أبعاد التعبئة (ملم، L × W × H) | 165X87X35 | 170×100×40 | 170×100×40 |
| حجم العلبة (ملم، L × W × H) | 460X350X195 | 520X360X110 | 520X360X110 |
المرفق التوجيهي الذي تم تصميمه لتقسيم طاقة 3 ديسيبل (متساوية). الهجينات تأتي في نوعين ، الهجينات 90 درجة أو مربعة ، والهجينات 180 درجة.
لدى فينكوم تصاميم مختلفة للقابلات الهجينة القائمة على الشريط المجهر ، والفيلم الرقيق والفيلم الهوائي الديليكتريكي ، ومرشد الموجات الخ.
يتم استخدام المربعات الهجينة على نطاق واسع كربطة 3db الاتجاهية مع منفذ نهاية واحد ، ويمكن أيضا أن تستخدم كمجمع من 2 في 2 خارج و 2 في 1 خارج.
لبعض الاستخدامات ، يمكن الجمع بين المفاصل الهجينة كصفوف ، على سبيل المثال 4in 4out ، 3in 3out الخ.
توفر Vinncom العديد من نطاقات التردد المختلفة للقابل الهجين وتستخدم على نطاق واسع في أنظمة DAS واختبار.
|
|
