تفاصيل المنتج
مكان المنشأ: الصين
اسم العلامة التجارية: Vinncom
إصدار الشهادات: RoHS/ISO9000
رقم الموديل: VN-HC2x2-0738-OXx
شروط الدفع والشحن
الحد الأدنى لكمية: 5 قطع
الأسعار: negotiable
شروط الدفع: L/C، D/A، D/P، T/T
تردد التشغيل (ميجاهيرتز): |
698-3800 |
الممانعة (أوم): |
50 |
VSWR: |
≤1.25 |
IM3 (ديسيبل @ 2×43dBm): |
-150 / -160 |
قوة التعامل (واط، الحد الأقصى): |
500 (ن: 300) |
ذروة الطاقة (وات، الحد الأقصى): |
1500 (ن: 1200) |
تردد التشغيل (ميجاهيرتز): |
698-3800 |
الممانعة (أوم): |
50 |
VSWR: |
≤1.25 |
IM3 (ديسيبل @ 2×43dBm): |
-150 / -160 |
قوة التعامل (واط، الحد الأقصى): |
500 (ن: 300) |
ذروة الطاقة (وات، الحد الأقصى): |
1500 (ن: 1200) |

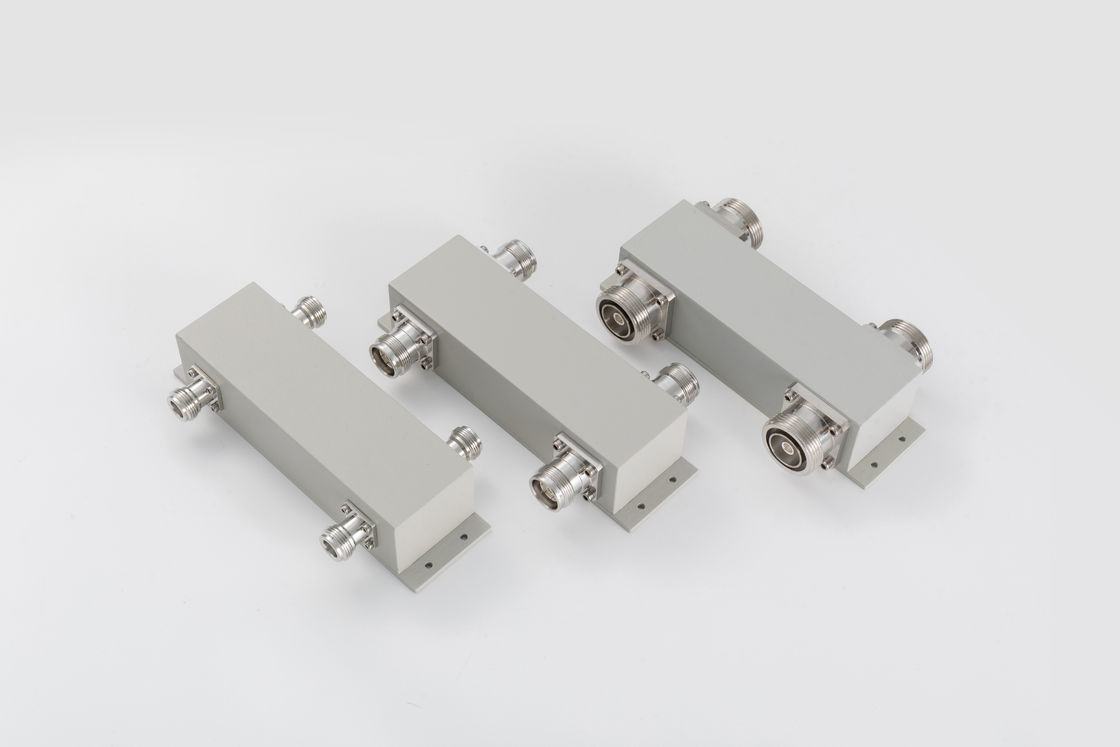

698-3800MHz 2in2out 4.3-10 F/NF/Din F مقبل هجين
| رقم الجزء | VN-HC2x2-0738-OP | ||
| تردد التشغيل (MHz) | 698-3800 | ||
| عائق (أوم) | 50 | ||
| VSWR | ≤1.25 | ||
| الارتباط (dB) | 3.0±09 | ||
| خسارة الإدراج (dB) | 3.7 | ||
| العزل (dB) | ≥25 | ||
| IM3 (dBc @ 2×43dBm) | -150 / -160 | ||
| التطبيق | الداخلية والخارجية | ||
| درجة الحماية | IP65 | ||
| درجة حرارة التشغيل (°C) | -40 ~ + 80 | ||
| واجهة | إمرأة | 4.3-10 إمرأة | DIN إمرأة |
| قوة التعامل (واط، أقصى) | 500 ((N:300) | ||
| طاقة الذروة (وات، ماكس) | 1500 ((N:1200) | ||
| الأبعاد (ملم) ((L × W × H ، باستثناء المرفق) | 141 × 44 × 38 | ||
| الوزن الصافي (غ) | 615 ± 20 | 685 ± 20 | 880 ± 20 |
| أبعاد التعبئة (ملم، L × W × H) | 170 × 100 × 40 | ||
| حجم العلبة (ملم، L × W × H) | 460 × 350 × 195 | 520 × 360 × 110 | 520 × 360 × 110 |
| الامتثال لـ ROHS | نعم.. | ||
يستخدم المجمع الهجين لتقسيم وإدماج إشارات الراديو الراديوي. وهو مرتبط بالهجين 3 ديسيبل الذي يعتمد على خطوط نقل PCB أو الهجين 3 ديسيبل الديليكتريكي ،و يستخدم عادة كمجمع في نظام الهوائيات الموزعة ((DAS).
