| موك: | 5 قطع |
| السعر: | negotiable |
| طريقة الدفع: | خطاب الاعتماد، D/A، D/P، T/T |
| سعة التوريد: | 500 |
تحميل الدليل الموجي 75-110 جيجا هرتز WR-10
تقليل مخاطر تلف النظام
إنهاء موثوق لمنافذ الدليل الموجي غير المستخدمة
تشغيل النطاق العريض
إنهاء المنفذ:
قم بتوصيل المدخلات ذات الحواف للتحميل الدليل الموجيمباشرة إلى منفذ الدليل الموجي غير المستخدم، أو منفذ الدورة الدموية، أو منفذ مقرنة الاتجاه. تأكد من أن نوع الحافة (على سبيل المثال، UG، CPR، الغطاء، الخنق) يطابق النظام.
اعتبارات التعامل مع الطاقة:
حدد أتحميل الدليل الموجيمع متوسط تصنيف الطاقة يتجاوز الحد الأقصى للطاقة المتوقعة. بالنسبة للأنظمة النبضية، تحقق من قدرة الطاقة القصوى.
متطلبات التبريد:
منخفضة الطاقةتحميل الدليل الموجي→ تبريد الهواء الطبيعي.
طاقة متوسطة ← تبريد الهواء القسري (على سبيل المثال، المروحة المدمجة).
طاقة عالية → تبريد بالماءتحميل الدليل الموجيمع تعميم الماء منزوع الأيونات.
اتجاه التثبيت:
بعض القوة العاليةتحميل الدليل الموجييجب أن يتم تركيبه بحيث تكون الزعانف عمودية لتحسين الحمل الحراري. اتبع دائمًا ورقة البيانات الخاصة بذلك المحددتحميل الدليل الموجي.
تَحَقّق:
بعد التثبيت، استخدم محلل الشبكة للتأكد من أنتحميل الدليل الموجييقدم خسارة عودة أفضل من 30 ديسيبل (VSWR <1.15).
| رقم الجزء | VN-WGLD-75110-WR10 |
| تردد التشغيل ( جيجا هرتز ) | 75-110 |
| الممانعة (أوم) | 50 |
| VSWR | .151.15 |
| درجة حرارة التشغيل (°C) | -40 ~ + 80 |
| واجهة | WR10 (BJ900) |

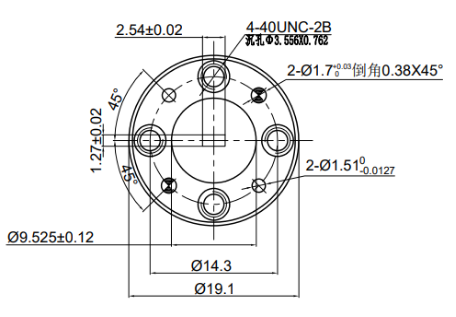

| البعد (مم) | على النحو التالي |
| قوة التعامل | 0.5 (وات، الحد الأقصى) |
| الامتثال لـ ROHS | نعم |
|
|
| موك: | 5 قطع |
| السعر: | negotiable |
| طريقة الدفع: | خطاب الاعتماد، D/A، D/P، T/T |
| سعة التوريد: | 500 |
تحميل الدليل الموجي 75-110 جيجا هرتز WR-10
تقليل مخاطر تلف النظام
إنهاء موثوق لمنافذ الدليل الموجي غير المستخدمة
تشغيل النطاق العريض
إنهاء المنفذ:
قم بتوصيل المدخلات ذات الحواف للتحميل الدليل الموجيمباشرة إلى منفذ الدليل الموجي غير المستخدم، أو منفذ الدورة الدموية، أو منفذ مقرنة الاتجاه. تأكد من أن نوع الحافة (على سبيل المثال، UG، CPR، الغطاء، الخنق) يطابق النظام.
اعتبارات التعامل مع الطاقة:
حدد أتحميل الدليل الموجيمع متوسط تصنيف الطاقة يتجاوز الحد الأقصى للطاقة المتوقعة. بالنسبة للأنظمة النبضية، تحقق من قدرة الطاقة القصوى.
متطلبات التبريد:
منخفضة الطاقةتحميل الدليل الموجي→ تبريد الهواء الطبيعي.
طاقة متوسطة ← تبريد الهواء القسري (على سبيل المثال، المروحة المدمجة).
طاقة عالية → تبريد بالماءتحميل الدليل الموجيمع تعميم الماء منزوع الأيونات.
اتجاه التثبيت:
بعض القوة العاليةتحميل الدليل الموجييجب أن يتم تركيبه بحيث تكون الزعانف عمودية لتحسين الحمل الحراري. اتبع دائمًا ورقة البيانات الخاصة بذلك المحددتحميل الدليل الموجي.
تَحَقّق:
بعد التثبيت، استخدم محلل الشبكة للتأكد من أنتحميل الدليل الموجييقدم خسارة عودة أفضل من 30 ديسيبل (VSWR <1.15).
| رقم الجزء | VN-WGLD-75110-WR10 |
| تردد التشغيل ( جيجا هرتز ) | 75-110 |
| الممانعة (أوم) | 50 |
| VSWR | .151.15 |
| درجة حرارة التشغيل (°C) | -40 ~ + 80 |
| واجهة | WR10 (BJ900) |
| البعد (مم) | على النحو التالي |
| قوة التعامل | 0.5 (وات، الحد الأقصى) |
| الامتثال لـ ROHS | نعم |
