| موك: | 5 قطع |
| السعر: | negotiable |
| طريقة الدفع: | خطاب الاعتماد، D/A، D/P، T/T |
| سعة التوريد: | 500 |
تحميل الدليل الموجي 145-220 جيجا هرتز WR-5
أتحميل الدليل الموجيهو جهاز إنهاء سلبي وغير مشع يستخدم في أنظمة نقل الدليل الموجي. وتتمثل الخاصية الكهربائية الأساسية لها في تقديم مقاومة متطابقة (عادةً ما يعادل 50 أوم أو الممانعة المميزة للدليل الموجي) للمصدر، وبالتالي امتصاص طاقة الموجات الصغرية الواردة مع الحد الأدنى من الانعكاس.
امتصاص طاقة الميكروويف:
أتحميل الدليل الموجييحول طاقة الموجات الكهرومغناطيسية إلى حرارة، مما يمنع الموجات الدائمة. يتطلب أي نظام عالي الطاقة أتحميل الدليل الموجيلإنهاء المنافذ غير المستخدمة.
تخفيض نسبة الموجة الدائمة للجهد (VSWR):
من خلال امتصاص كل قوة الحادث تقريبًا، أتحميل الدليل الموجييحافظ على VSWR منخفض (عادةً <1.05)، مما يضمن استقرار مصدر الإشارة ودقة القياس.
حماية المكونات الحساسة:
أثناء اختبار جهاز الإرسال أو ضبط مكبر الصوت، أتحميل الدليل الموجييعمل كهوائي وهمي. بدون أتحميل الدليل الموجييمكن للطاقة المنعكسة أن تدمر الأجهزة باهظة الثمن مثل المغنطرونات أو مكبرات الصوت ذات الحالة الصلبة.
| رقم الجزء | VN-WGLD-145220-WR5 |
| تردد التشغيل ( جيجا هرتز ) | 145-220 |
| الممانعة (أوم) | 50 |
| VSWR | .251.25 |
| درجة حرارة التشغيل (°C) | -40 ~ + 80 |
| واجهة | WR5 (BJ1800) |

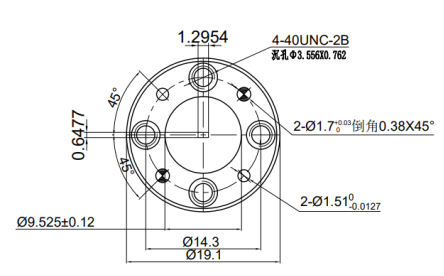

| البعد (مم) | على النحو التالي |
| قوة التعامل | 0.3 (وات، الحد الأقصى) |
| الامتثال لـ ROHS | نعم |
|
|
| موك: | 5 قطع |
| السعر: | negotiable |
| طريقة الدفع: | خطاب الاعتماد، D/A، D/P، T/T |
| سعة التوريد: | 500 |
تحميل الدليل الموجي 145-220 جيجا هرتز WR-5
أتحميل الدليل الموجيهو جهاز إنهاء سلبي وغير مشع يستخدم في أنظمة نقل الدليل الموجي. وتتمثل الخاصية الكهربائية الأساسية لها في تقديم مقاومة متطابقة (عادةً ما يعادل 50 أوم أو الممانعة المميزة للدليل الموجي) للمصدر، وبالتالي امتصاص طاقة الموجات الصغرية الواردة مع الحد الأدنى من الانعكاس.
امتصاص طاقة الميكروويف:
أتحميل الدليل الموجييحول طاقة الموجات الكهرومغناطيسية إلى حرارة، مما يمنع الموجات الدائمة. يتطلب أي نظام عالي الطاقة أتحميل الدليل الموجيلإنهاء المنافذ غير المستخدمة.
تخفيض نسبة الموجة الدائمة للجهد (VSWR):
من خلال امتصاص كل قوة الحادث تقريبًا، أتحميل الدليل الموجييحافظ على VSWR منخفض (عادةً <1.05)، مما يضمن استقرار مصدر الإشارة ودقة القياس.
حماية المكونات الحساسة:
أثناء اختبار جهاز الإرسال أو ضبط مكبر الصوت، أتحميل الدليل الموجييعمل كهوائي وهمي. بدون أتحميل الدليل الموجييمكن للطاقة المنعكسة أن تدمر الأجهزة باهظة الثمن مثل المغنطرونات أو مكبرات الصوت ذات الحالة الصلبة.
| رقم الجزء | VN-WGLD-145220-WR5 |
| تردد التشغيل ( جيجا هرتز ) | 145-220 |
| الممانعة (أوم) | 50 |
| VSWR | .251.25 |
| درجة حرارة التشغيل (°C) | -40 ~ + 80 |
| واجهة | WR5 (BJ1800) |
| البعد (مم) | على النحو التالي |
| قوة التعامل | 0.3 (وات، الحد الأقصى) |
| الامتثال لـ ROHS | نعم |
