| MOQ: | 5 قطع |
| السعر: | negotiable |
| payment method: | T / T ، L / C ، D / A ، D / P |

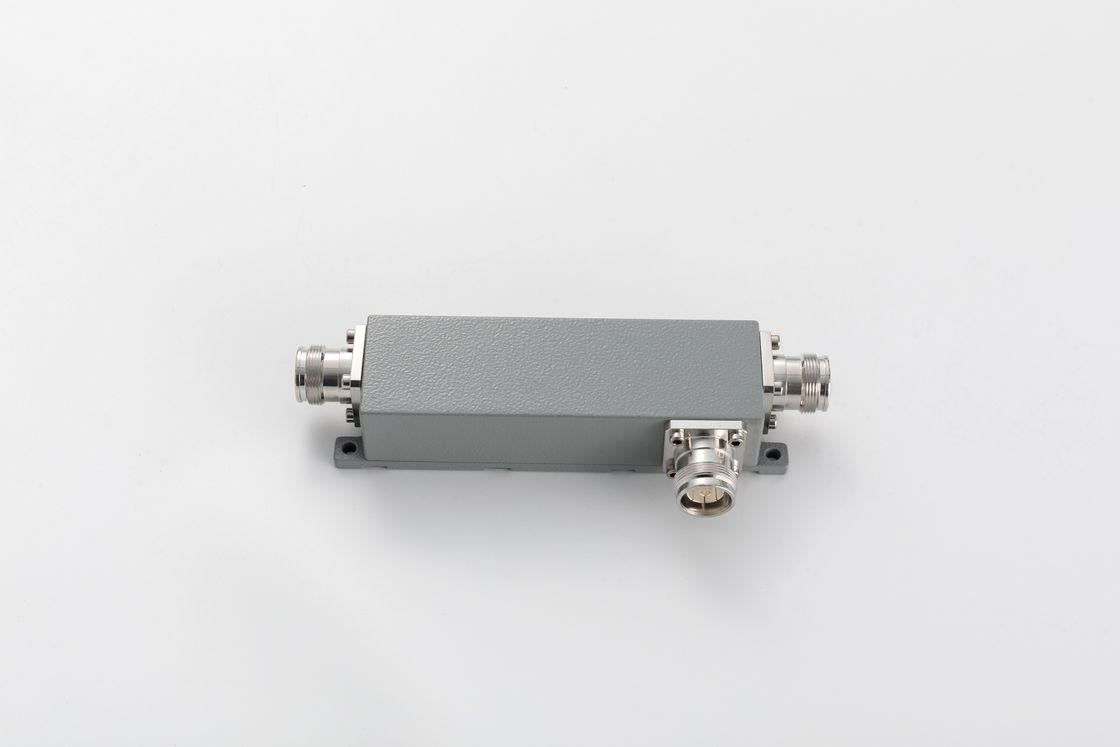

550-6000MHz 4.3-10 زوج اتجاهي إناثي
| رقم الجزء | VN-DC-05560-OPx | ||||||||||||
| تردد التشغيل (MHz) | 550-6000 | ||||||||||||
| عائق (أوم) | 50 | ||||||||||||
| VSWR | ≤1.35 | ||||||||||||
| الارتباط (dB) | 5 ± 1.4 | 6 ± 1.4 | 7 ± 1.4 | 8 ± 1.4 | 10 ± 1.6 | 15±1.6 | 20 ± 1.8 | ||||||
| خسارة الإدراج (dB) | ≤2.5 | ≤1.8 | ≤1.5 | ≤1.2 | ≤1.1 | ≤0.4 | ≤2.2 | ||||||
| العزل (dB) | ≥21 | ≥22 | ≥23 | ≥24 | ≥26 | ≥31 | ≥35 | ||||||
| IM3 (dBc @ 2×43dBm) | -150/-155/-161/-165 | ||||||||||||
| التطبيق | داخل/خارج | ||||||||||||
| درجة الحماية | IP65 | ||||||||||||
| درجة حرارة التشغيل (°C) | -40 ~ + 80 | ||||||||||||
| واجهة | 4.3-10 إمرأة | ||||||||||||
| قوة التعامل (واط، أقصى) | 500 | ||||||||||||
| طاقة الذروة (وات، ماكس) | 1500 | ||||||||||||
| الأبعاد (ملم) ((L × W × H ، باستثناء المرفق) | 127X40X31 | ||||||||||||
| الوزن الصافي(ز) | 550 ± 5% | ||||||||||||
| أبعاد التعبئة (ملم، L × W × H) | 190 × 80 × 45 | ||||||||||||
| حجم العلبة (ملم، L × W × H) | 430 × 400 × 105 | ||||||||||||
| الامتثال لـ ROHS | نعم.. | ||||||||||||
المرفقات الاتجاهية هي جهاز سلبي يستخدم في الغالب في مجال تكنولوجيا الراديو.يربطون كمية محددة من الطاقة الكهرومغناطيسية في خط نقل إلى منفذ يسمح للإشارة لاستخدامها في نظام لاسلكي آخر أو المعدات اللاسلكية القادمةميزة أساسية للمقترحات الاتجاهية هي أنها تقترب فقط من الطاقة التي تتدفق في اتجاه واحد. يتم ربط الطاقة التي تدخل إلى منفذ الإخراج بالمنفذ المعزول ولكن ليس بالمنفذ المرتبط.يتم تسمية القابلة التوجيهية المصممة لتقسيم الطاقة بالتساوي بين منفذين بقيادة هجينة، على سبيل المثال ، 3dB القابض الهجين.
يستند مقترحات فينكوم الاتجاهية إلى تصميمات مختلفة،مثل خطوط الميكرو،الكهرباء الهوائية،الفيلم الرقيق،قائد الموجات،الخ.
يمتلك المفاصل الاتجاهية العديد من التطبيقات. تشمل هذه توفير عينة إشارة للقياس أو المراقبة ، والردود ، ومزج التغذية من وإلى الهوائيات ،توفير أنابيب إشارة لجهاز الكابل و/أو أنظمة الهوائيات الموزعة مثل التلفزيون الكابلتغطية إشارة الهاتف المحمول وفصل الإشارات المرسلة والمتلقية على أنظمة الاتصالات.
|
|
