| MOQ: | 5 قطع |
| السعر: | negotiable |
| payment method: | T / T ، L / C ، D / A ، D / P |

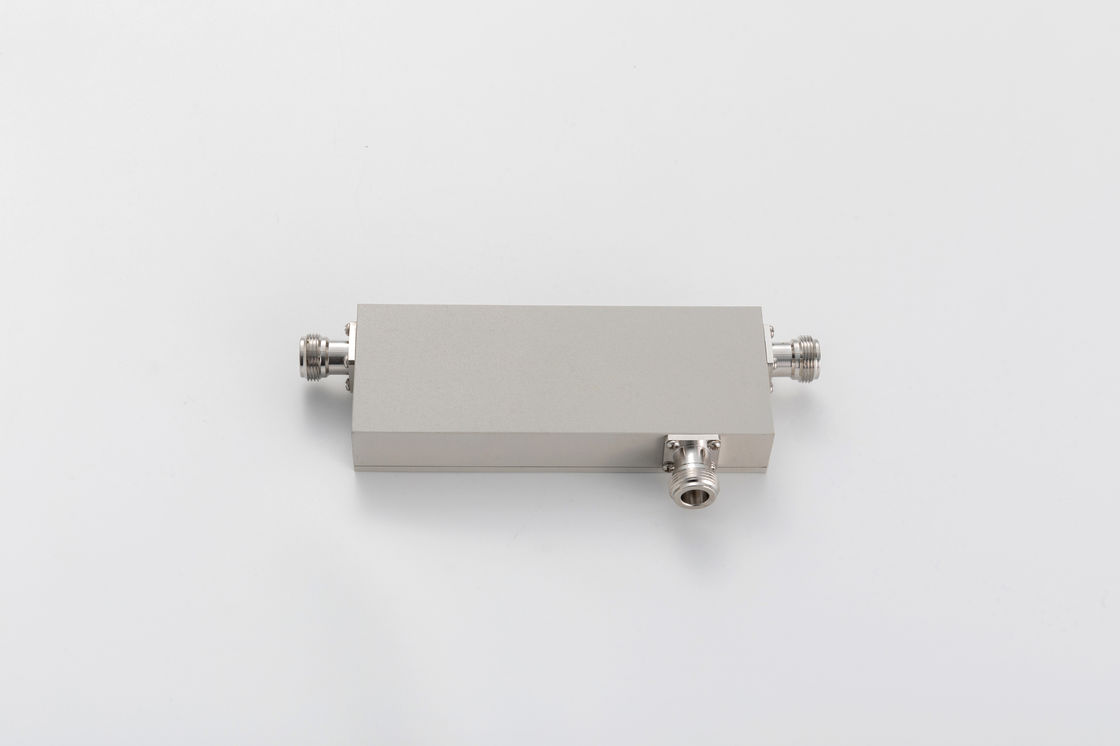

550-6000 ميغاهرتز شمالي مقبلات الاتجاهات الإناث
| رقم الجزء | VN-DC-05560-ON | ||||||||||||
| تردد التشغيل (MHz) | 550-6000 | ||||||||||||
| عائق (أوم) | 50 | ||||||||||||
| VSWR | ≤1.35 | ||||||||||||
| الارتباط (dB) | 5 ± 1.4 | 6 ± 1.4 | 7 ± 1.4 | 8 ± 1.4 | 10 ± 1.6 | 15±1.6 | 20 ± 1.8 | ||||||
| خسارة الإدراج (dB) | ≤2.5 | ≤1.8 | ≤1.5 | ≤1.2 | ≤1.1 | ≤0.4 | ≤2.2 | ||||||
| العزل (dB) | ≥21 | ≥22 | ≥23 | ≥24 | ≥26 | ≥31 | ≥35 | ||||||
| IM3 (dBc @ 2×43dBm) | -150/-155/-161/-165 | ||||||||||||
| التطبيق | داخل/خارج | ||||||||||||
| درجة الحماية | IP65 | ||||||||||||
| درجة حرارة التشغيل (°C) | -40 ~ + 80 | ||||||||||||
| واجهة | إمرأة | ||||||||||||
| قوة التعامل (واط، أقصى) | 300 | ||||||||||||
| طاقة الذروة (وات، ماكس) | 1200 | ||||||||||||
| الأبعاد (ملم) ((L × W × H ، باستثناء المرفق) | 127X40X31 | ||||||||||||
| الوزن الصافي(ز) | 450 ± 5% | ||||||||||||
| أبعاد التعبئة (ملم، L × W × H) | 190 × 80 × 45 | ||||||||||||
| حجم العلبة (ملم، L × W × H) | 430 × 400 × 105 | ||||||||||||
| الامتثال لـ ROHS | نعم.. | ||||||||||||
المرفقات الاتجاهية هي جهاز سلبي يستخدم في الغالب في مجال تكنولوجيا الراديو.يربطون كمية محددة من الطاقة الكهرومغناطيسية في خط نقل إلى منفذ يسمح للإشارة لاستخدامها في نظام لاسلكي آخر أو المعدات اللاسلكية القادمةميزة أساسية للمقترحات الاتجاهية هي أنها تقترب فقط من الطاقة التي تتدفق في اتجاه واحد. يتم ربط الطاقة التي تدخل إلى منفذ الإخراج بالمنفذ المعزول ولكن ليس بالمنفذ المرتبط.يتم تسمية القابلة التوجيهية المصممة لتقسيم الطاقة بالتساوي بين منفذين بقيادة هجينة، على سبيل المثال ، 3dB القابض الهجين.
|
|
