| MOQ: | 鎮ㄨ鎵剧殑璧勬簮宸茶鍒犻櫎銆佸凡鏇村悕鎴栨殏鏃朵笉鍙敤銆 |
| السعر: | negotiable |
| Delivery period: | 2-4 أسابيع |
| payment method: | / تي تي، ويسترن يونيون |
| Supply Capacity: | 50 قطعة في اليوم |

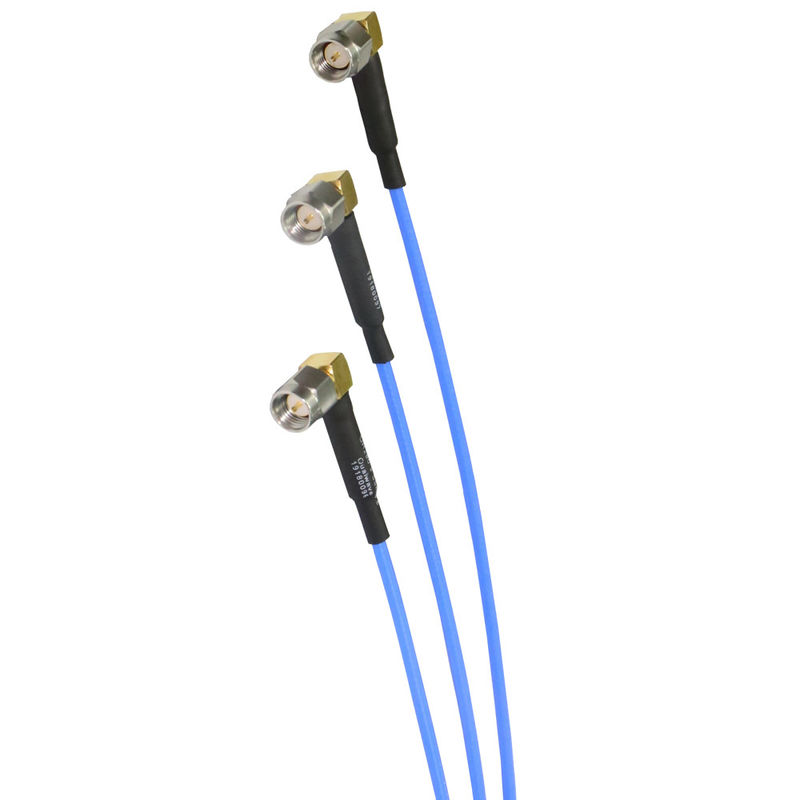

26.5G استقرار المرحلة العالية الكابلات الراديوية المرنة والجمعات
كابل مرن، بديل عن كابل شبه جامد
| الخصائص: | التطبيقات: |
| * استقرار المرحلة | * رادار المصفوفة المرحلية |
| * PIM منخفضة | * الترابط بين المعدات |
الكهرباء
| التكرار: | DC ~ 26.5GHz |
| تردد الحد: | 34 غيغاهرتز |
| عائق: | 50Ω |
| سرعة الانتشار: | 70% |
| فعالية الحماية: | 90 ديسيبل دقيقة |
| مقاومة الجهد: | 1500 فولت DC |
| لا، لا، لا | الاسم | الحجم (ملم) | المواد |
| 1 | الموصل الداخلي | 0.94 | النحاس المصفوف بالفضة |
| 2 | الديليكتريك | 3.00 | PTFE |
| 3 | الدرع الداخلي | 3.20 | شريط نحاسي مطلي بالفضة |
| 4 | الدرع الخارجي | 3.55 | خيوط نحاسية مصدقة بالفضة |
| 5 | سترة | 4.00 | إدارة البيئة |
الميكانيكية
| نصف قطر الانحناء (التركيب): | 20.0 ملم |
| نصف قطر الانحناء (تكرار): | 40.0 ملم |
| وزن: | 49 غرام/متر |
| التردد (GHz) | 0.3 | 0.5 | 1 | 2.4 | 3 | 6 | 8 | 10 | 12.4 | 18 | 26.5 |
| التخفيف*1(dB/100m) | 19.9 | 26.2 | 38.2 | 62.5 | 71.1 | 107.5 | 128.3 | 147.6 | 169.4 | 216.1 | 280.6 |
| متوسط الطاقة*2(و) | 512 | 423 | 290 | 177 | 156 | 103 | 86 | 75 | 65 | 51 | 39 |
البيئة
| الحرارة: | -55~+125 درجة مئوية |
قواعد تسمية المكونات:
3 - 3.5mm (26.5GHz، VSWR 1.3)
P - SMP (26.5GHz ، VSWR 1.3)
A - SSMA (26.5GHz ، VSWR 1.3)
S - SMA (26.5GHz ، VSWR 1.3)
N - N (18GHz، VSWR 1.25)
X - MMCX (6GHz، VSWR 1.3)
M - MCX (6GHz، VSWR 1.3)
B - BNC (4GHz ، VSWR 1.4)
D - SMB (4GHz ، VSWR 1.25)
رابط إناثي - إضافة F بعد اسم الجهاز
الزاوية اليمنى - إضافة RR بعد اسم الاتصال (زيادة VSWR 0.1)
|
|
