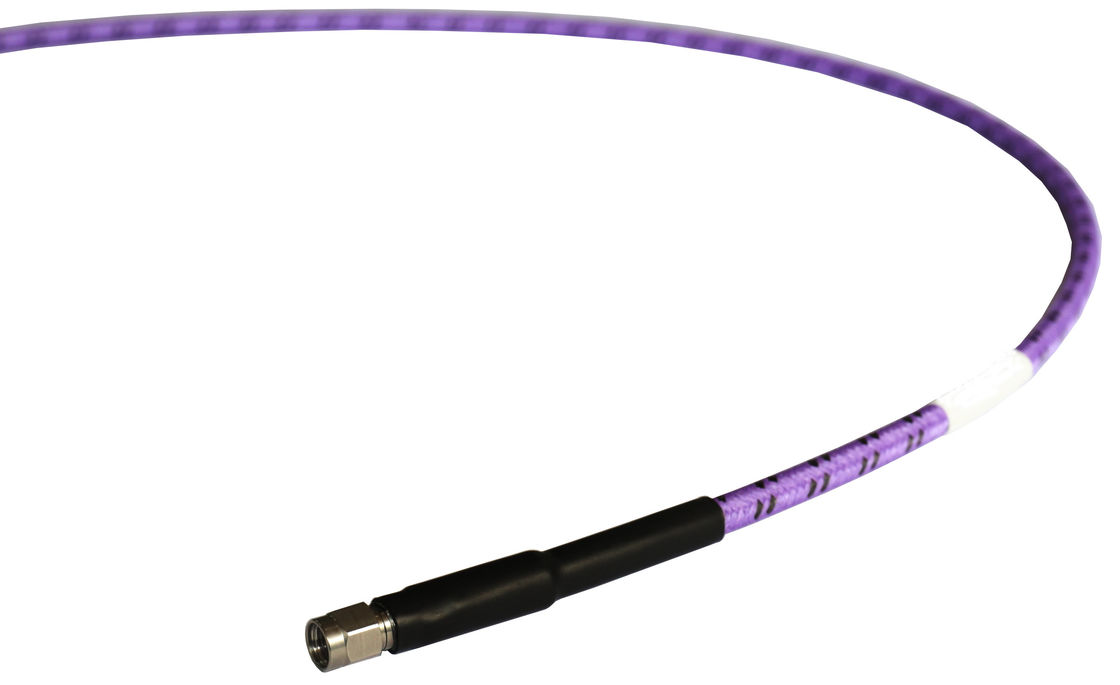

مرحلة وفقدان مستقرة ، حياة مرنة طويلة 50G تجمعات كابلات الاختبار عالية الأداء
مرحلة وفقدان مستقرة ، حياة مرنة طويلة
| الخصائص: | التطبيقات: |
| * انخفاض خسارة الإدراج | * اختبار المختبر |
| * استقرار المرحلة العالي | * الطائرات |
| * قوة عالية | * رادار المصفوفة المرحلية |
| * متانة عالية | * الاتصالات عبر الأقمار الصناعية |
الكهرباء
| التكرار: | DC ~ 50GHz |
| عائق: | 50Ω |
| سرعة الانتشار: | 76% |
| فعالية الحماية: | 90 ديسيبل دقيقة |
| مقاومة الجهد: | 500 فولت DC |
| استقرار المرحلة*1: | ± 7 درجة |
| استقرار النطاق*1: | ± 0.05 ديسيبل |
[1] نصف قطر 50 ملم ، ثني 360 درجة
الميكانيكية
|
نصف قطر الانحناء غير المدرع (التثبيت/تكرار): |
18ملم/36ملم دقيقة |
|
نصف قطر الانحناء المدرع (التثبيت/تكرار): |
30ملم/60ملم دقيقة |
| دورة حياة الانحناء: | 100,000 |
| دورة حياة التزاوج*2: | 5,000 |
[2] بالنسبة للموصلات 2.4mm، 2.92mm، 3.5mm، SMA، N فقط.
البيئة
| الحرارة: | -55~+165 درجة مئوية |
الضعف ومعالجة الطاقة
| التردد (GHz) | 1 | 2 | 3 | 6 | 8 | 10 | 12.4 | 18 | 26.5 | 40 | 50 |
| التخفيف*3(dB/100m) | 48.1 | 68.3 | 83.9 | 119.4 | 138.4 | 155.2 | 173.4 | 210.2 | 257.1 | 319.2 | 359.2 |
| متوسط الطاقة*4(و) | 506 | 356 | 290 | 204 | 176 | 157 | 140 | 116 | 95 | 76 | 68 |
[3] VSWR:1.0؛ المحيط: +25 درجة مئوية (77 درجة فهرنهايت) ؛ كابل خام
[4] VSWR:1.0؛ البيئة المحيطة: +40 درجة مئوية (104 درجة فهرنهايت) ؛ مستوى سطح البحر
البناء
| لا، لا، لا | الاسم | الحجم (ملم) | المواد |
| 1 | الموصل الداخلي | 0.72 | النحاس المصفوف بالفضة |
| 2 | الديليكتريك | 2.1 | PTFE منخفض الكثافة |
| 3 | الدرع الداخلي | 2.25 | شريط نحاسي مطلي بالفضة |
| 4 | الطبقة الوسطى | 2.55 | PTFE منخفض الكثافة |
| 5 | الدرع الخارجي | 3.01 | خيوط نحاسية مصدقة بالفضة |
| 6 | سترة | 3.60 | إدارة البيئة |
| 7~9 | درع (اختياري) | 5.50 | مركب |
| 10 | 6.00 | PTFE |
قواعد تسمية المكونات:
2 - 2.4mm (50GHz، VSWR 1.4)
K - 2.92mm (40GHz ، VSWR 1.25)
3 - 3.5mm (33GHz، VSWR 1.35)
S - SMA (26.5GHz ، VSWR 1.25)
N - N (18GHz، VSWR 1.25)
رابط إناثي - إضافة F بعد اسم الجهاز
الزاوية اليمنى - إضافة RR بعد اسم المرفق ((VSWR زيادة 0.1)
كيفية الطلب
ف.ن.50W-إكس-Y-Z
ف.ن: فينكوم
(و) الدروع (ب) بدون الدروع
X: تردد في غيغاهرتز
Y: نوع الجهاز
Z: الطول في أمتار
وصلة التزاوج T50
|
VN-QC2-MG-T50-2 2.4ملم ذكر من الفولاذ المقاوم للصدأ |
|
VN-QC3-FG-T50-1 3.5ملم أنثى من الفولاذ المقاوم للصدأ |
|
|
VN-QC2-FG-T50-1 2.4ملم أنثى من الفولاذ المقاوم للصدأ |
|
القيود المفروضة ذكر SMA، من الفولاذ المقاوم للصدأ |
|
|
VN-QCK-MG-T50-1 2.92ملم ذكر من الفولاذ المقاوم للصدأ |
|
القيود المفروضة SMA الإناث، الفولاذ المقاوم للصدأ |
|
|
القيود المفروضة 2.92ملم أنثى من الفولاذ المقاوم للصدأ |
|
القيود المفروضة N الإناث، الفولاذ المقاوم للصدأ |
|
|
VN-QC3-MG-T50-1 3.5ملم ذكر من الفولاذ المقاوم للصدأ |
|
رابط التزاوج T50P
|
VN-QC2-MG-T50P-4 2.4ملم ذكر من الفولاذ المقاوم للصدأ |
|
VN-QC3-MG-T50P-1 3.5ملم ذكر من الفولاذ المقاوم للصدأ |
|
|
VN-QC2-FG-T50P-4 2.4ملم أنثى من الفولاذ المقاوم للصدأ |
|
VN-QC3-FG-T50P-1 3.5ملم أنثى من الفولاذ المقاوم للصدأ |
|
|
VN-QCK-MG-T50P-4 2.92ملم ذكر من الفولاذ المقاوم للصدأ |
|
VN-QCS-MG-T50P-3 ذكر SMA، من الفولاذ المقاوم للصدأ |
|
|
القيود المفروضة على المواطنين 2.92ملم أنثى من الفولاذ المقاوم للصدأ |
|
القيود المفروضة SMA الإناث، الفولاذ المقاوم للصدأ |
|
|
VN-QCN-MG-T50P-3 N الذكور من الفولاذ المقاوم للصدأ |
|
