تفاصيل المنتج
مكان المنشأ: الصين
اسم العلامة التجارية: Vinncom
إصدار الشهادات: RoHS/ISO9000
رقم الموديل: VN280
شروط الدفع والشحن
الحد الأدنى لكمية: 鎮ㄨ鎵剧殑璧勬簮宸茶鍒犻櫎銆佸凡鏇村悕鎴栨殏鏃朵笉鍙敤銆
الأسعار: negotiable
وقت التسليم: 2-4 أسابيع
شروط الدفع: / تي تي، ويسترن يونيون
القدرة على العرض: 50 قطعة في اليوم
تكرار:: |
DC ~ 40 جيجا هرتز |
تردد القطع:: |
62 جيجا هرتز |
معاوقة:: |
50Ω |
سرعة الانتشار:: |
70% |
فعالية التدريع:: |
90 ديسيبل دقيقة. |
تحمل الجهد:: |
500 فولت تيار مستمر |
تكرار:: |
DC ~ 40 جيجا هرتز |
تردد القطع:: |
62 جيجا هرتز |
معاوقة:: |
50Ω |
سرعة الانتشار:: |
70% |
فعالية التدريع:: |
90 ديسيبل دقيقة. |
تحمل الجهد:: |
500 فولت تيار مستمر |

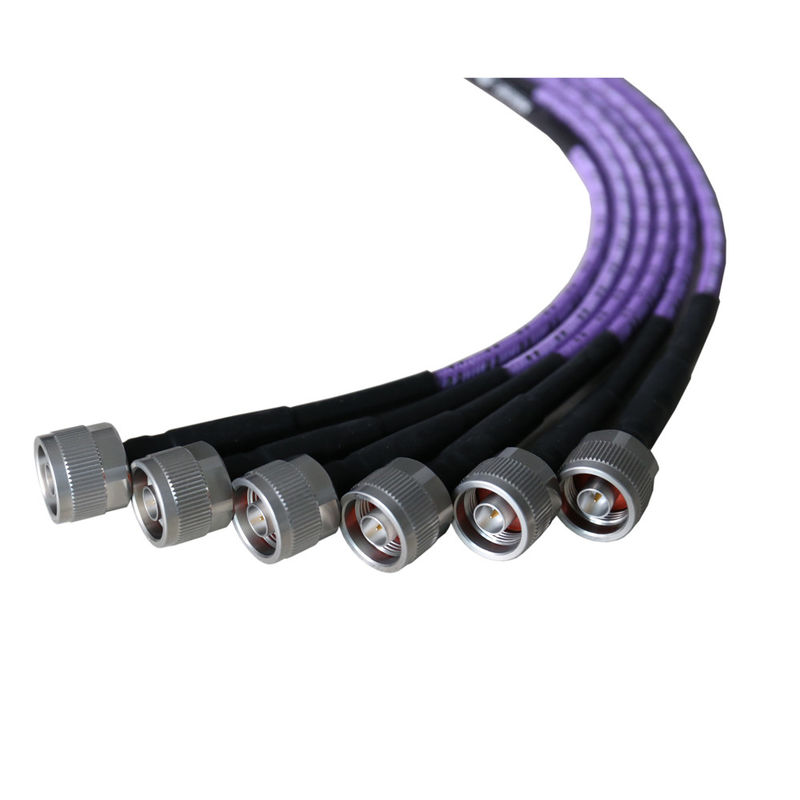

VN280 40G استقرار المرحلة العالية مرنة بديلة للكابل شبه الصلب
كابل مرن، بديل عن كابل شبه جامد
| الخصائص: | التطبيقات: |
| * استقرار المرحلة | * رادار المصفوفة المرحلية |
| * PIM منخفضة | * الترابط بين المعدات |
الكهرباء
| التكرار: | DC ~ 40GHz |
| تردد الحد: | 62 غيغاهرتز |
| عائق: | 50Ω |
| سرعة الانتشار: | 70% |
| فعالية الحماية: | 90 ديسيبل دقيقة |
| مقاومة الجهد: | 500 فولت DC |
| لا، لا، لا | الاسم | الحجم (ملم) | المواد |
| 1 | الموصل الداخلي | 0.53 | النحاس المصفوف بالفضة |
| 2 | الديليكتريك | 1.63 | PTFE |
| 3 | الدرع الداخلي | 1.83 | شريط نحاسي مطلي بالفضة |
| 4 | الدرع الخارجي | 2.18 | خيوط نحاسية مصدقة بالفضة |
| 5 | سترة | 2.65 | إدارة البيئة |
الميكانيكية
| نصف قطر الانحناء (التركيب): | 13.0 ملم |
| نصف قطر الانحناء (تكرار): | 26.0 ملم |
| وزن: | 22 غرام/م |
الضعف ومعالجة الطاقة
| التردد (GHz) | 0.3 | 0.5 | 1 | 2.4 | 3 | 6 | 8 | 10 | 12.4 | 18 | 26.5 |
| التخفيف*1(dB/100m) | 19.9 | 26.2 | 38.2 | 62.5 | 71.1 | 107.5 | 128.3 | 147.6 | 169.4 | 216.1 | 280.6 |
| متوسط الطاقة*2(و) | 512 | 423 | 290 | 177 | 156 | 103 | 86 | 75 | 65 | 51 | 39 |
البيئة
| الحرارة: | -55~+125 درجة مئوية |
قواعد تسمية المكونات:
2 - 2.4mm (40GHz، VSWR 1.35)
K - 2.92mm (40GHz، VSWR 1.35)
P - SMP (26.5GHz ، VSWR 1.3)
A - SSMA (26.5GHz ، VSWR 1.3)
S - SMA (26.5GHz ، VSWR 1.3)
G - Mini-SMP (يمكن المزج مع GPPO و SSMP ، 18GHz ، VSWR 1.3)
N - N (18GHz، VSWR 1.25)
X - MMCX (6GHz، VSWR 1.3)
M - MCX (6GHz، VSWR 1.3)
B - BNC (4GHz ، VSWR 1.4)
D - SMB (4GHz ، VSWR 1.25)
رابط إناثي - إضافة F بعد اسم الجهاز
الزاوية اليمنى - إضافة RR بعد اسم الاتصال (زيادة VSWR 0.1)
