تفاصيل المنتج
مكان المنشأ: الصين
اسم العلامة التجارية: Vinncom
إصدار الشهادات: RoHS/ISO9000
رقم الموديل: VN67
شروط الدفع والشحن
الحد الأدنى لكمية: 鎮ㄨ鎵剧殑璧勬簮宸茶鍒犻櫎銆佸凡鏇村悕鎴栨殏鏃朵笉鍙敤銆
الأسعار: negotiable
وقت التسليم: 2-4 أسابيع
شروط الدفع: / تي تي، ويسترن يونيون
القدرة على العرض: 50 قطعة في اليوم
التكرار: |
تيار مستمر ~ 67 جيجا هرتز |
عائق: |
50Ω |
سرعة التكاثر: |
81٪ |
فعالية التدريع: |
90 ديسيبل دقيقة. |
الجهد تحمل: |
500 فولت تيار مستمر |
استقرار المرحلة*: |
± 7 درجة |
استقرار السعة: |
± 0.05 ديسيبل |
التكرار: |
تيار مستمر ~ 67 جيجا هرتز |
عائق: |
50Ω |
سرعة التكاثر: |
81٪ |
فعالية التدريع: |
90 ديسيبل دقيقة. |
الجهد تحمل: |
500 فولت تيار مستمر |
استقرار المرحلة*: |
± 7 درجة |
استقرار السعة: |
± 0.05 ديسيبل |

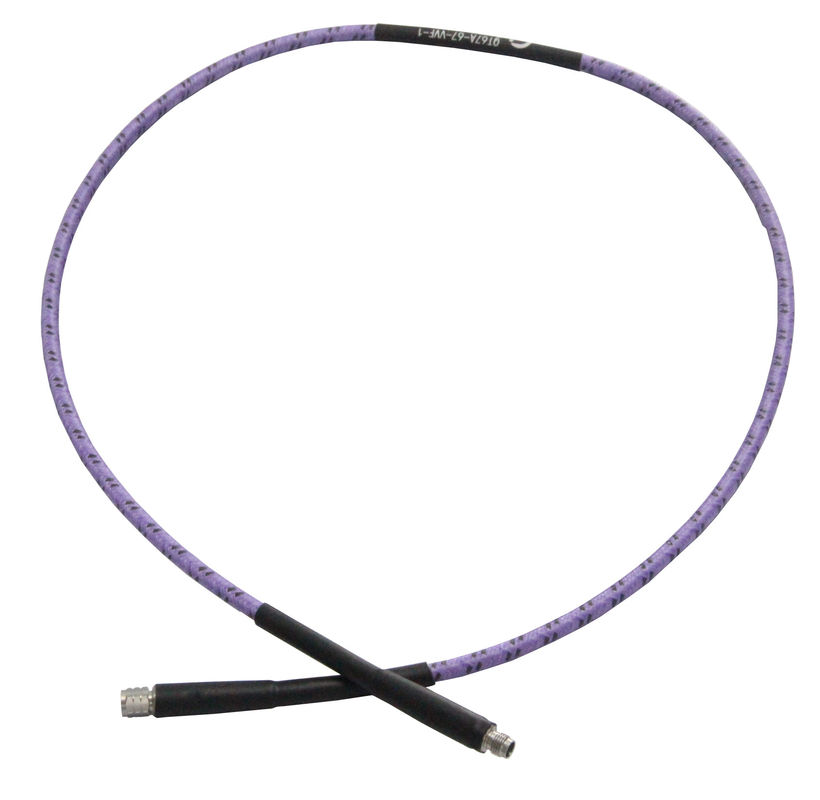

67G مجموعات الكابلات الاختبارية عالية الأداء
مرحلة وفقدان مستقرة ، حياة مرنة طويلة
| الخصائص: | التطبيقات: |
| *انخفاض خسارة الإدراج | * اختبار المختبر |
| * استقرار المرحلة العالي | * الطائرات |
| * قوة عالية | * رادار المصفوفة المرحلية |
| * متانة عالية | * الاتصالات عبر الأقمار الصناعية |
الكهرباء
| التكرار: | DC ~ 67GHz |
| عائق: | 50Ω |
| سرعة الانتشار: | 81% |
| فعالية الحماية: | 90 ديسيبل دقيقة |
| مقاومة الجهد: | 500 فولت DC |
| استقرار المرحلة*1: | ± 7 درجة |
| استقرار النطاق*1: | ± 0.05 ديسيبل |
[1] نصف قطر 50 ملم ، ثني 360 درجة
الميكانيكية
|
نصف قطر الانحناء غير المدرع (التثبيت/تكرار): |
12 ملم / 24 ملم دقيقة |
|
نصف قطر الانحناء المدرع (التثبيت/تكرار): |
30ملم/60ملم دقيقة |
| دورة حياة الانحناء: | 100,000 |
| دورة حياة التزاوج*2: | 5,000 |
[2] بالنسبة للموصلات 1.85mm، 2.4mm، 2.92mm، 3.5mm، SMA فقط.
البيئة
| الحرارة: | -55~+125 درجة مئوية |
الضعف ومعالجة الطاقة
| التردد (GHz) | 1 | 2 | 4 | 6 | 8 | 10 | 12 | 18 | 26.5 | 33 | 40 | 50 | 67 |
| التخفيف*3(dB/100m) | 64 | 91 | 130 | 161 | 187 | 210 | 232 | 288 | 355 | 400 | 445 | 503 | 594 |
| متوسط الطاقة*4(و) | 97 | 68 | 47 | 38 | 33 | 29 | 27 | 21 | 17 | 15 | 14 | 12 | 10 |
[3] VSWR:1.0؛ المحيط: +25 درجة مئوية (77 درجة فهرنهايت) ؛ كابل خام
[4] VSWR:1.0؛ البيئة المحيطة: +40 درجة مئوية (104 درجة فهرنهايت) ؛ مستوى سطح البحر
البناء
| لا، لا، لا | الاسم | الحجم (ملم) | المواد |
| 1 | الموصل الداخلي | 0.50 | النحاس المصفوف بالفضة |
| 2 | الديليكتريك | 1.38 | PTFE منخفض الكثافة |
| 3 | الدرع الداخلي | 1.54 | شريط نحاسي مطلي بالفضة |
| 4 | الطبقة الوسطى | 1.82 | PTFE منخفض الكثافة |
| 5 | الدرع الخارجي | 2.17 | خيوط نحاسية مصدقة بالفضة |
| 6 | سترة | 2.40 | إدارة البيئة |
| 7~9 | درع (اختياري) | 5.50 | مركب |
| 10 | 6.00 | PTFE |
قواعد تسمية المكونات:
V - 1.85mm (67GHz، VSWR 1.5)
G - Mini-SMP (يمكن المزج مع GPPO و SSMP ، 65GHz ، VSWR 1.8)
2 - 2.4mm (50GHz، VSWR 1.4)
K - 2.92mm (40GHz، VSWR 1.35)
A - SSMA (40GHz ، VSWR 1.35)
P - SMP (40GHz ، VSWR 1.35)
3 - 3.5mm (33GHz، VSWR 1.35)
S - SMA (26.5GHz ، VSWR 1.3)
رابط إناثي - إضافة F بعد اسم الجهاز
الزاوية اليمنى - إضافة RR بعد اسم الاتصال (زيادة VSWR 0.1)
كيفية الطلب
VN67W-إكس-Y-Z
ف.ن: فينكوم
(و) الدروع (ب) بدون الدروع
X: تردد في غيغاهرتز
Y: نوع الجهاز
Z: الطول في أمتار
أمثلة:
لطلب مجموعة كابلات اختبار VN67 مع درع، DC-60GHz،1.85 ملم ذكر إلى 1.85 ملم أنثى، 0.5 متر، تحديد VN67P-60-VVF-0.5.
وصلة التزاوج QT67
|
VN-QCV-MG-T67-3 |
|
القيود المفروضة على المواطنين |
|
رابط التزاوج QT67P
|
القيود المحددة |
|
VN-QCV-FG-T67P-2 |
|
