تفاصيل المنتج
مكان المنشأ: الصين
اسم العلامة التجارية: Vinncom
إصدار الشهادات: RoHS/ISO9000
رقم الموديل: VN110
شروط الدفع والشحن
الحد الأدنى لكمية: 鎮ㄨ鎵剧殑璧勬簮宸茶鍒犻櫎銆佸凡鏇村悕鎴栨殏鏃朵笉鍙敤銆
الأسعار: negotiable
وقت التسليم: 2-4 أسابيع
شروط الدفع: / تي تي، ويسترن يونيون
القدرة على العرض: 50 قطعة في اليوم
التكرار: |
تيار مستمر ~ 110 جيجا هرتز |
عائق: |
50Ω |
سرعة التكاثر: |
80٪ |
فعالية التدريع: |
90 ديسيبل دقيقة |
الجهد تحمل: |
400 فولت تيار مستمر |
دورة حياة الانحناء: |
50000 |
التكرار: |
تيار مستمر ~ 110 جيجا هرتز |
عائق: |
50Ω |
سرعة التكاثر: |
80٪ |
فعالية التدريع: |
90 ديسيبل دقيقة |
الجهد تحمل: |
400 فولت تيار مستمر |
دورة حياة الانحناء: |
50000 |

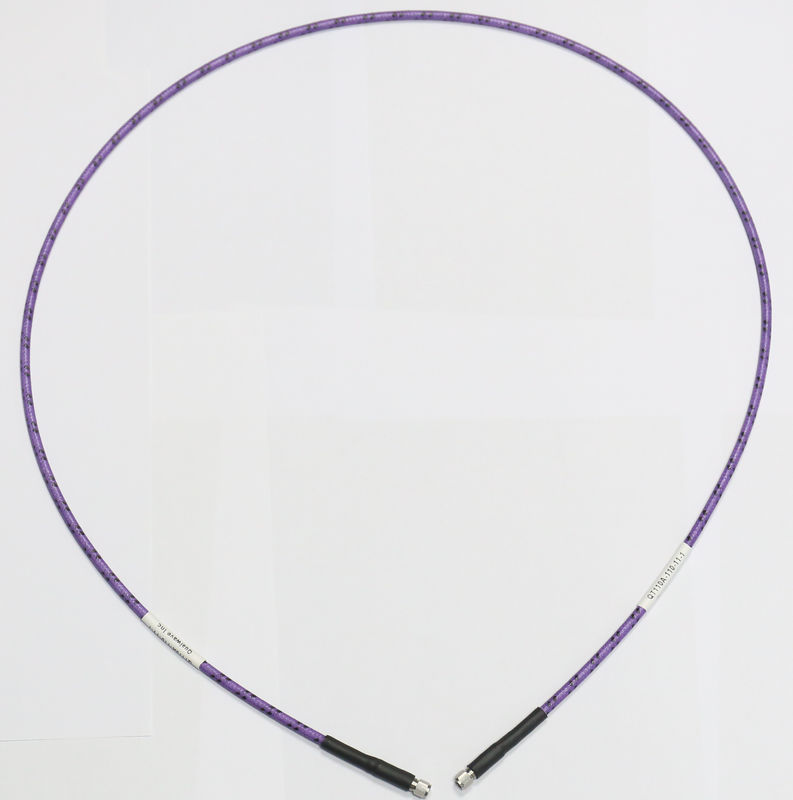

110G مجموعات كابلات اختبار استقرار المرحلة العالية منخفضة الخسارة
VN110
مرحلة وفقدان مستقرة ، حياة مرنة طويلة
| الخصائص: | التطبيقات: |
| * انخفاض خسارة الإدراج | * اختبار المختبر |
| * استقرار المرحلة العالي | * الطائرات |
| * قوة عالية | * رادار المصفوفة المرحلية |
| * متانة عالية | * الاتصالات عبر الأقمار الصناعية |
الكهرباء
| التكرار: | DC ~ 110GHz |
| عائق: | 50Ω |
| سرعة الانتشار: | 80% |
| فعالية الحماية: | 90 ديسيبل دقيقة |
| مقاومة الجهد: | 400 فولت DC |
الميكانيكية
|
نصف قطر الانحناء غير المدرع (التثبيت/تكرار): |
10 ملم / 20 ملم دقيقة |
|
نصف قطر الانحناء المدرع (التثبيت/تكرار): |
30 ملم / 50 ملم دقيقة |
| دورة حياة الانحناء: | 50,000 |
البيئة
| الحرارة: | -55~+125 درجة مئوية |
البناء
| لا، لا، لا | الاسم | الحجم (ملم) | المواد |
| 1 | الموصل الداخلي | 0.31 | النحاس المصفوف بالفضة |
| 2 | الديليكتريك | 0.88 | PTFE منخفض الكثافة |
| 3 | الدرع الداخلي | 1 | شريط نحاسي مطلي بالفضة |
| 4 | الطبقة الوسطى | 1.2 | PTFE منخفض الكثافة |
| 5 | الدرع الخارجي | 1.45 | خيوط نحاسية مصدقة بالفضة |
| 6 | سترة | 1.85 | إدارة البيئة |
| 7~9 | درع (اختياري) | 2.7 | مركب |
| 10 | 3.84 | PTFE |
الضعف ومعالجة الطاقة
| التردد (GHz) | 26.5 | 40 | 50 | 67 | 71 | 77 | 79 | 81 | 86 | 92 | 96 | 110 |
| التخفيف*1(dB/100m) | 612 | 760 | 857 | 1003 | 1035 | 1081 | 1096 | 1111 | 1148 | 1191 | 1220 | 1314 |
| متوسط الطاقة*2(و) | 19 | 15 | 13 | 11 | 11 | 10 | 10 | 10 | 10 | 9 | 9 | 8 |
[1] VSWR:1.0؛ المحيط: +25 درجة مئوية (77 درجة فهرنهايت) ؛ كابل خام
[2] VSWR:1.0؛ البيئة المحيطة: +40 درجة مئوية (104 درجة فهرنهايت) ؛ مستوى سطح البحر
