| MOQ: | 5 قطع |
| السعر: | negotiable |
| standard packaging: | 1 قطعة/صندوق ، 20 قطعة/كرتون |
| Delivery period: | 7-10 أيام عمل |
| payment method: | T / T ، L / C ، D / A ، D / P |
| Supply Capacity: | 1000 قطعة في اليوم |

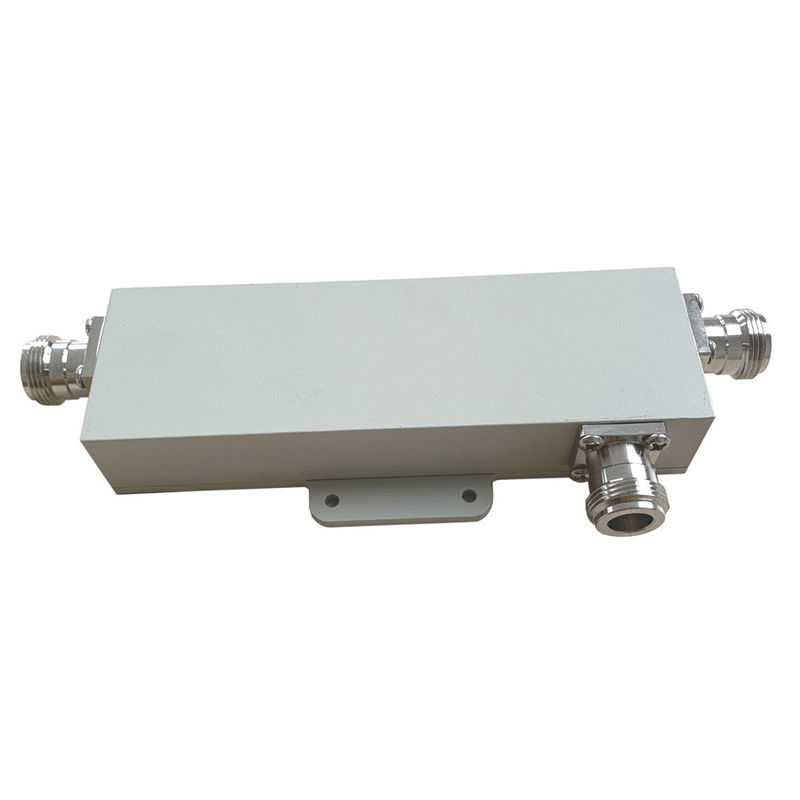

PIM منخفض -161dBc 617-3800MHz N الإناث 5dB 6dB 7dB 8dB 10dB 13dB15dB 20dB 30dB ربط RF واسع النطاق الاتجاهي لـ IBS DAS
| رقم الجزء | VN-DC-0638-ONx | ||||||
| تردد التشغيل (MHz) | 617-3800 | ||||||
| عائق (أوم) | 50 | ||||||
| VSWR | ≤1.25 | ||||||
| الارتباط (dB) | 5 ± 1.0 | 6 ± 1.0 | 7 ± 1.2 | 10 ± 1.3 | 15 ± 1.3 | 20 ± 1.3 | 30 ± 1.7 |
| خسارة الإدراج (dB) | ≤2.1 | ≤1.7 | ≤1.45 | ≤1.0 | ≤0.5 | ≤0.22 | ≤0.2 |
| العزل (dB) | ≥23 | ≥24 | ≥25 | ≥28 | ≥33 | ≥38 | ≥45 |
| IM3 (dBc @ 2×43dBm) | - 161 / - 163 | ||||||
| التطبيق | الداخلية والخارجية | ||||||
| درجة الحماية | IP65 | ||||||
| درجة حرارة التشغيل (°C) | -40 ~ + 80 | ||||||
| واجهة | إمرأة | ||||||
| قوة التعامل (واط، أقصى) | 300 | ||||||
| طاقة الذروة (وات، ماكس) | 1200 | ||||||
| الأبعاد (ملم) | 136 × 44 × 23 ((مع وصلة) | ||||||
| الوزن الصافي ((g) | 360 ± 20 | ||||||
| أبعاد التعبئة (ملم) | 180 × 75 × 30 | ||||||
| علبة التعبئة الحجم ((ملم)) | 400 × 380 × 170 | ||||||
| الامتثال لـ ROHS | نعم.. | ||||||
المرفقات الاتجاهية هي جهاز سلبي يستخدم في الغالب في مجال تكنولوجيا الراديو.يربطون كمية محددة من الطاقة الكهرومغناطيسية في خط نقل إلى منفذ يسمح للإشارة لاستخدامها في نظام لاسلكي آخر أو المعدات اللاسلكية القادمةميزة أساسية للمقترحات الاتجاهية هي أنها تقترب فقط من الطاقة التي تتدفق في اتجاه واحد. يتم ربط الطاقة التي تدخل إلى منفذ الإخراج بالمنفذ المعزول ولكن ليس بالمنفذ المرتبط.يتم تسمية القابلة التوجيهية المصممة لتقسيم الطاقة بالتساوي بين منفذين بقيادة هجينة، على سبيل المثال ، 3dB القابض الهجين.
يستند مقترحات Vinncom الاتجاهية إلى تصميم مختلف،مثل خطوط صغيرة,كهربائي الهواء,فيلم رقيق,توجيه الموجات الخ
يمتلك المفاصل الاتجاهية العديد من التطبيقات. تشمل هذه توفير عينة إشارة للقياس أو المراقبة ، والردود ، ومزج التغذية من وإلى الهوائيات ،توفير أنابيب إشارة لجهاز الكابل و/أو أنظمة الهوائيات الموزعة مثل التلفزيون الكابل,تغطية إشارة الهاتف المحمول وفصل الإشارات المرسلة والمقبولة على أنظمة الاتصالات.
|
|
