N إمرأة 20dB الهوائي RF الاتجاه المزدوج ل IBS DAS و BTS

تفاصيل المنتج

مكان المنشأ: خفى ، الصين

اسم العلامة التجارية: Vinncom

إصدار الشهادات: ISO9000/RoHS

رقم الموديل: VN-DC-0738-INx

شروط الدفع والشحن

الحد الأدنى لكمية: 100 قطعة

الأسعار: negotiation

تفاصيل التغليف: صندوق/عبوة فقاعية/كرتون

وقت التسليم: يعتمد على الكمية الخاصة بك

شروط الدفع: / تي تي، ويسترن يونيون

القدرة على العرض: 800 قطعة في اليوم

احصل على افضل سعر
اتصل الآن
Specifications
تسليط الضوء:

ربط الاتجاه BTS RF,20 ديسيبل ربط RF الاتجاهية,ربط الهوائي 20dB RF

,

20dB RF Directional Coupler

,

20dB rf antenna coupler

اللون:
أسود أو رمادي
IM3:
التخصيص
المرفق:
N أنثى
المادة: تجويف:
الألومنيوم مطلي بالفضة
التكرار:
700-3800 ميجا هرتز
عائق:
50Ω
اللون:
أسود أو رمادي
IM3:
التخصيص
المرفق:
N أنثى
المادة: تجويف:
الألومنيوم مطلي بالفضة
التكرار:
700-3800 ميجا هرتز
عائق:
50Ω
Description

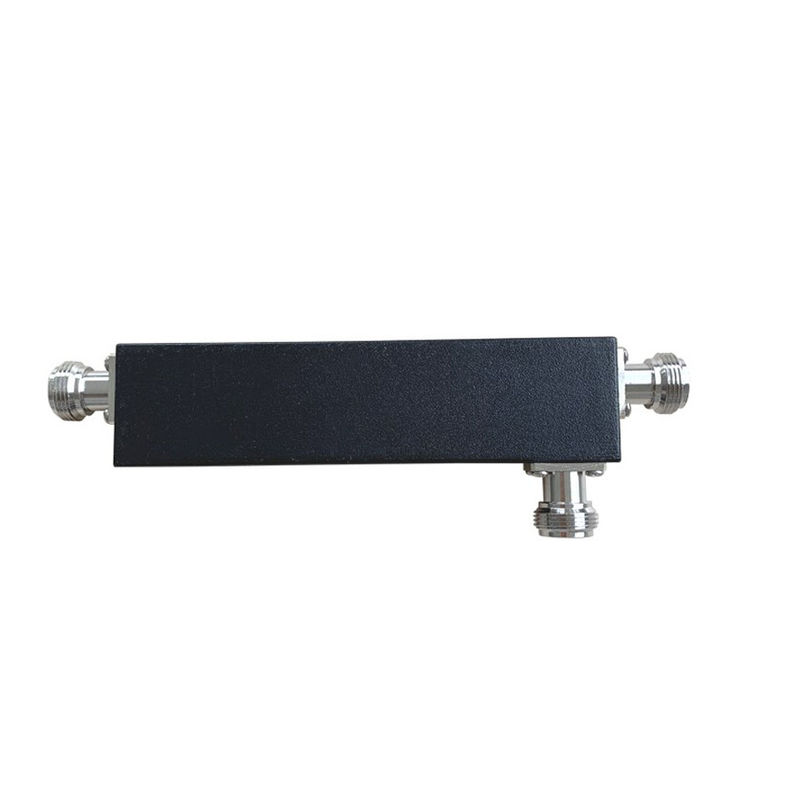

N إمرأة 20dB الهوائي RF الاتجاه المزدوج ل IBS DAS و BTS

700-3800MHz داخلي N إمرأة RF 5/6/7/10/15/20dB مقبلات اتجاهية تستخدم ل IBS DAS و BTS



انخفاض خسارة الإدراج
● تسليم قوي
● PIM منخفض VSWR منخفض



رقم الجزء VN-DC-0738-INx
تردد التشغيل (MHz) 700-3800
عائق (أوم) 50
VSWR ≤1.25
الارتباط (dB) 5 ± 0.8 6 ± 0.8 7 ± 0.9 10 ± 1.0 15 ± 1 20 ± 1.2
خسارة الإدراج (dB) ≤2.05 ≤1.60 ≤1.40 ≤0.96 ≤0.5 ≤0.22
العزل (dB) ≥23 ≥24 ≥25 ≥28 ≥33 ≥38
IM3 (dBc @ 2×43dBm) -150/-155 / -160
التطبيق في الداخل
درجة حرارة التشغيل (°C) -40 ~ + 80
واجهة إمرأة
قوة التعامل (واط، أقصى) 300
طاقة الذروة (وات، ماكس) 1200
الأبعاد (ملم) 125 × 31 × 20 (باستثناء المرفق)
الوزن الصافي (غ) 180 ± 20
أبعاد التعبئة (ملم) 160 × 65 × 30
حجم علبة التعبئة (ملم) 350 × 340 × 170



N إمرأة 20dB الهوائي RF الاتجاه المزدوج ل IBS DAS و BTS 0N إمرأة 20dB الهوائي RF الاتجاه المزدوج ل IBS DAS و BTS 1
الارتباطات الاتجاهية هي مكونات ميكروويف / موجة مليمتر شائعة في قياس الميكروويف وغيرها من أنظمة الميكروويف التي يمكن استخدامها لعزل الإشارة وفصلها واختلاطها ،مثل مراقبة الطاقة، استقرار طاقة المصدر ، عزل مصدر الإشارة ، نقل وانعكاس اختبار تردد المسح. هو مقسم طاقة الميكروويف الاتجاهية وهو جزء لا غنى عنه من مقياس الانعكاسات الحديثة. عادة ما يكون له دليل الموجات والخط المتكافئ والخط الشريط والشرطة الصغيرة.
تطبيق المنتج
N إمرأة 20dB الهوائي RF الاتجاه المزدوج ل IBS DAS و BTS 2

يتم تطبيق المكونات السلبية RF بشكل رئيسي في بناء نظام الاتصالات اللاسلكية للمحطة الأساسية ونظام التوزيع الداخلي.خاصة في المبنى الداخلي التوزيع الإشارة اللاسلكية يغطي تطبيق مجموعة واسعة منالمكونات الراديوية السلبية في مشروع بناء محطة القاعدة وتوزيع المنازل الداخلية لها تأثير اتصال أو توزيع إشارة الراديوية.نظام التوزيع الداخلي هو لبدء الاتصال إشارة محطة القاعدة أو المقاطعة من قبل rf المكونات السلبية، نقاط الغطاء من خلال المغذية للهوائي، بحيث تحقق تغطية إشارة لاسلكية جيدة الداخلية.نظام التوزيع الداخلي يتضمن أساسا مصدر ونظام توزيع إمدادات اليوم.
المكونات السلبية هي الجزء الرئيسي من نظام تغذية اليوم.

منتجات ذات صلة
N إمرأة 20dB الهوائي RF الاتجاه المزدوج ل IBS DAS و BTS 3
698-2700MHz/698-3800MHz IP65 N إمرأة4.3-10 إمرأةDIN
اختبارنا
N إمرأة 20dB الهوائي RF الاتجاه المزدوج ل IBS DAS و BTS 4N إمرأة 20dB الهوائي RF الاتجاه المزدوج ل IBS DAS و BTS 5

هذا هو أداة الاختبار الأساسية.

N إمرأة 20dB الهوائي RF الاتجاه المزدوج ل IBS DAS و BTS 6

N إمرأة 20dB الهوائي RF الاتجاه المزدوج ل IBS DAS و BTS 7

N إمرأة 20dB الهوائي RF الاتجاه المزدوج ل IBS DAS و BTS 8

تشتمل معايير أداء أجهزة الترددات الراديوية السلبية بشكل رئيسي على النطاق التشغيلي ، وفقدان الإدراج ، والموجة الثابتة للدخول والخروج ، وعزل الموانئ ، والتقلبات داخل النطاق ، والقمع خارج النطاق ،منتجات الترتيبات المتداخلة وقدرة الطاقة.الأداء الجيد يفيد الشبكة.
