تفاصيل المنتج
مكان المنشأ: الصين
اسم العلامة التجارية: Vinncom
إصدار الشهادات: ISO 9000 ROHS
رقم الموديل: VN-DC-03427-OPx-xxx
شروط الدفع والشحن
الحد الأدنى لكمية: 5 قطع
الأسعار: negotiable
شروط الدفع: L/C، D/A، D/P، T/T
نوع الجهاز: |
4.3-10 أنثى |
اقتران: |
5,7,8,1015 ديسيبل |
نطاق التردد: |
340-2700 ميغاهرتز |
عائق: |
50 أوم |
المصنع: |
دوائر صغيرة |
نوع التثبيت: |
جبل السطح |
درجة حرارة العمل: |
-55 إلى +85 درجة مئوية |
نوع الحزمة: |
جبل السطح |
متوافق مع الـ Rohs: |
نعم.. |
الحجم: |
178.5 × 46 × 33 |
درجة حرارة التخزين: |
-40 إلى + 85 درجة مئوية |
VSWR: |
1.2: 1 |
إنهاء الموصل: |
الرمادي |
جنس الموصل: |
4.3-10 أنثى |
الأبعاد: |
0.5 × 0.5 × 03 |
فقدان الإدراج: |
0.5 ديسيبل |
شكل العبوة: |
مستطيل |
نوع المنتج: |
ربط الاتجاه اللاسلكي |
نوع الجهاز: |
4.3-10 أنثى |
اقتران: |
5,7,8,1015 ديسيبل |
نطاق التردد: |
340-2700 ميغاهرتز |
عائق: |
50 أوم |
المصنع: |
دوائر صغيرة |
نوع التثبيت: |
جبل السطح |
درجة حرارة العمل: |
-55 إلى +85 درجة مئوية |
نوع الحزمة: |
جبل السطح |
متوافق مع الـ Rohs: |
نعم.. |
الحجم: |
178.5 × 46 × 33 |
درجة حرارة التخزين: |
-40 إلى + 85 درجة مئوية |
VSWR: |
1.2: 1 |
إنهاء الموصل: |
الرمادي |
جنس الموصل: |
4.3-10 أنثى |
الأبعاد: |
0.5 × 0.5 × 03 |
فقدان الإدراج: |
0.5 ديسيبل |
شكل العبوة: |
مستطيل |
نوع المنتج: |
ربط الاتجاه اللاسلكي |

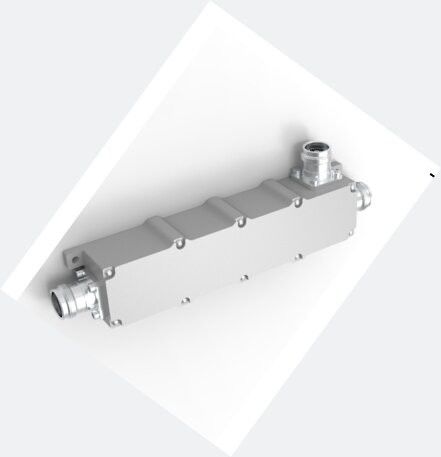

340/380-2700MHz 4.3-10 مقبلات اتجاهية أنثوية
| رقم الجزء | VN-DC-03427-OPx-xxx | |||||||
| تردد التشغيل (MHz) | 340-2700 ميغاهرتز | |||||||
| عائق (أوم) | 50 | |||||||
| VSWR | ≤1.25 | |||||||
| الارتباط (dB) @ x | 5 ± 1.3 | 6 ± 1.3 | 7 ± 1.3 | 8±1.5 | 10±1.5 | 13 ± 1.5 | 15 ± 1.5 | 20 ± 1.7 |
| خسارة الإدراج (dB) | ≤2.4 | ≤1.9 | ≤1.6 | ≤1.2 | ≤.0.8 | ≤0.5 | ≤0.4 | ≤0.3 |
| العزل (dB) | ≥25 | ≥26 | ≥27 | ≥28 | ≥30 | ≥33 | ≥35 | ≥40 |
| IM3 (dBc @ 2×43dBm)@xxx | -160 | |||||||
| التطبيق | داخل/خارج | |||||||
| درجة الحماية | IP67 | |||||||
| درجة حرارة التشغيل (°C) | -40 ~ + 80 | |||||||
| واجهة | 4.3-10 إمرأة | |||||||
| قوة التعامل (واط، أقصى) | 300 | |||||||
| الطاقة القصوى | 1200 (واط، أقصى) | |||||||
| الأبعاد (ملم) | 178.5 × 46 × 33 | |||||||
| الوزن الصافي(ز) | 700 ± 5% | |||||||
| أبعاد التعبئة (ملم) | 240 × 80 × 35 | |||||||
| حجم علبة التعبئة (ملم) | 500 × 420 × 160 | |||||||
| الامتثال لـ ROHS | نعم.. | |||||||
