| موك: | 5 قطع |
| السعر: | negotiable |
| طريقة الدفع: | خطاب الاعتماد، D/A، D/P، T/T |
| سعة التوريد: | 500 |
14.4-15.35 جيجاهرتز موصل موجي WR-140
يوفر موصل موجي هو جهاز اتجاهي سلبي رباعي المنافذ يقوم بأخذ عينة من جزء من طاقة الميكروويف التي تنتقل في موجة رئيسية.
يوفر موصل موجي من موجة رئيسية (خط أساسي) وموجة ثانوية (خط مقترن)، مع فتحات اقتران أو شقوق على طول جدارهم المشترك.
يوفر موصل موجي جزءًا محددًا مسبقًا من الطاقة الساقطة من الخط الرئيسي إلى الخط المقترن، بينما تستمر الطاقة المتبقية عبر الخط الرئيسي.
يوفر موصل موجي بناءً على مبدأ تداخل الموجات وتراكبها عبر فتحات الاقتران.
يوفر موصل موجي اتجاهيًا بطبيعته - فهو يقترن فقط بالموجة المنتقلة للأمام (في الخط الرئيسي) إلى المنفذ المقترن، بينما يتم اقتران الموجة المنتقلة للخلف إلى المنفذ المعزول.
يوفر موصل موجي على أربعة منافذ: منفذ الإدخال، ومنفذ الإخراج (المار)، ومنفذ الاقتران، ومنفذ العزل.
يوفر موصل موجي مستوى الاقتران الخاص به (على سبيل المثال، 10 ديسيبل، 20 ديسيبل، 30 ديسيبل، أو 40 ديسيبل) عن طريق التحكم في حجم وعدد وتباعد فتحات الاقتران.
يوفر موصل موجي اتجاهية عالية، مما يعني أن الطاقة المقترنة من الاتجاه الأمامي أكبر بكثير من الطاقة من الاتجاه الخلفي.
يجب إنهاء المنفذ المعزول لـ موصل موجي بـ حمل موجي لامتصاص أي طاقة مقترنة عكسية غير مرغوب فيها.
| رقم القطعة | VN-WGCP-1415-WR140-6dB |
| تردد التشغيل (جيجاهرتز) | 14.4-15.35 |
| فقدان الإدخال (ديسيبل) | ≤1.8 ديسيبل |
| فقدان العودة (ديسيبل) | ≥18 ديسيبل |
| الاقتران (ديسيبل) | 6±1 |
| العزل (ديسيبل) | ≥28 |
| الواجهة | WR140 (BJ140) |

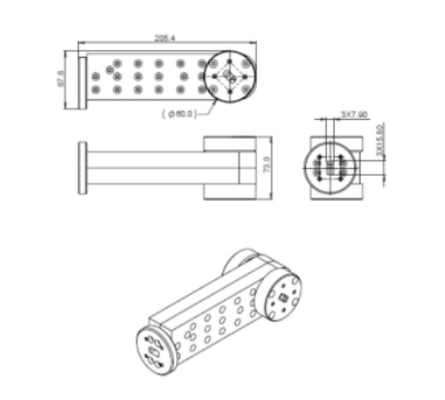

| الأبعاد (مم) | كما هو موضح أدناه |
| درجة حرارة التشغيل (درجة مئوية) | -40 ~ + 80 |
| الرطوبة النسبية | 5% ~ 90% |
| الامتثال لـ ROHS | نعم |
|
|
