17.7-19.7 جيجاهرتز دليل موجي مقترن WR-42
جهاز سلبي - لا يتطلب طاقة خارجية
أداء مستقر عبر درجة الحرارة والاهتزاز
VSWR ممتاز في جميع المنافذ (عند إنهاءها بشكل صحيح)
تحديد جميع المنافذ الأربعة -
يتطلب مقرن الدليل الموجي على منافذ موسومة بوضوح: الإدخال، المرور/الإخراج، المقترن، والمعزول.
توصيل الخط الرئيسي على التوالي -
أدخل مقرن الدليل الموجي مباشرة في خط الإرسال، مع توجيه منفذ الإدخال نحو المصدر ومنفذ المرور نحو الحمل.
إنهاء المنفذ المعزول -
قم دائمًا بإنهاء المنفذ المعزول لـ مقرن الدليل الموجي بـ حمل دليل موجي مطابق لمنع الانعكاسات والحفاظ على الاتجاهية.
توصيل المنفذ المقترن بكاشف -
قم بتوصيل مقياس طاقة، أو محلل طيف، أو صمام ثنائي للكشف بالمنفذ المقترن لـ مقرن الدليل الموجي لأخذ عينات الإشارة.
ملاحظة اتجاه الاقتران -
يتطلب مقرن الدليل الموجي بسهم يشير إلى الاتجاه الأمامي؛ التركيب العكسي سيقلل الاقتران إلى المنفذ المقصود.
مطابقة أنواع الشفاه -
يتطلب مقرن الدليل الموجي نفس نوع الشفة (UG، CPR، غطاء، أو خانق) مثل بقية نظام الدليل الموجي.
التحقق من تصنيف الطاقة -
قبل استخدام مقرن الدليل الموجي، تحقق من تصنيفات الطاقة المتوسطة والذروة للخط الرئيسي.
التحقق من قيمة الاقتران -
اختر مقرن الدليل الموجي بمعامل اقتران مناسب (على سبيل المثال، 10 ديسيبل لأخذ عينات عالية الطاقة، 40 ديسيبل للمراقبة منخفضة المستوى).
| رقم القطعة | VN-WGCP-1719-WR72-3dB |
| تردد التشغيل (جيجاهرتز) | 17.7-19.7 |
| خسارة الإدخال (ديسيبل) | 2.7~3.9 |
| خسارة العودة (ديسيبل) | ≥18 ديسيبل |
| الاقتران (ديسيبل) | 2.7~3.9 |
| العزل (ديسيبل) | ≥20 |
| الواجهة | WR42 (BJ220) |

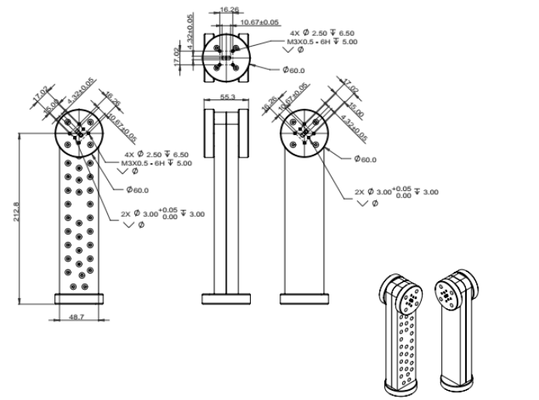

| الأبعاد (مم) | كما هو موضح أدناه |
| درجة حرارة التشغيل (درجة مئوية) | -40 ~ + 80 |
| الرطوبة النسبية | 5% ~ 90% |
| الامتثال لـ ROHS | نعم |
|
|
